RBCS21超聲波物位計

類別：

量程：0-5m / 0-10m / 0-15m

過程連接：M66×2或法蘭

探頭材質：ABS開放式

過程溫度：(-40～70)℃

過程壓力：(-0.02～0.1)MPa

精? ? 度：±0.2%（滿量程）

信號輸出：(4～20）mA / (4～20）mA/HART

電? ? 源：兩線制 24V DC/ 四線制 24V DC/220V AC

防爆等級：Exd IIC T4 Gb

安裝

●??安裝位置說明

●?5米、10米超聲波的安裝

在安裝的時候，儀表和容器壁至

少保持200mm的距離，建議大

于500mm。

①傳感器下邊沿（聲波發射面）

②儲罐的中心線

●?10米超聲波的安裝

在安裝的時候，注意儀表和容器

壁至少保持 500mm 的距離。

①傳感器下邊沿（聲波發射面）

②儲罐的中心線

●??安裝要求

儀表距罐壁必須保持一定的距離（詳見3.1安裝位置說明）

換能器發射超聲波脈沖時，都有一定的波束角。從換能器下邊沿到被測介質表面之間，在超聲波波束所輻射的區域內，應盡量避開A、B障礙物；

如：人梯、物位開關、加熱盤管、導流槽等。

注意超聲波波束不得與加料料流相交；

安裝儀表時最高料位不得進入測量盲區；

儀表的安裝盡可能使換能器的發射方向與液面垂直；

安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接大地。

●??典型的錯誤安裝

不要將儀表安裝于入料口的上方，測不到真實液面。同時注意：室外安裝時應采取遮陽、防雨措施。

① 正確? ? ??② 錯誤

RBCS21

換能器與被測介質表面應該垂直；

儀表不能安裝在拱形罐頂?shù)闹虚g，避免造成多次反射回波

① 正確? ? ??② 錯誤? ? ??③ 錯誤

RBCS21

儀表在安裝時應避開 A、B 障礙物

① 錯誤? ? ??② 正確

RBCS21

●??支架式安裝

支架式用于15米超聲波物位計的安裝。

RBCS21

●??法蘭式安裝

法蘭式用于15米超聲波物位計的安裝。

RBCS21

●??防潮

對于安裝在室外或潮濕室環境，應擰緊電纜密封套，而且要在進線口處使電纜向下彎曲成 U 型。如圖所示：

RBCS21

●??容器接管

容器接管的長度：必須保證探頭伸出接管至少10mm。

RBCS21

●??泡沫

由于入料、攪拌或容器內其他過程處理，會在某些液體介質表面形成泡沫，衰減發射信號。如果泡沫造成測量誤差，應該將傳感器安裝在導波管內，或使用導波雷達液位計。導波雷達液位計的測量不受泡沫的影響，是這種應用的最佳選擇。

當罐中有攪拌時，儀表安裝盡量遠離攪拌器。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。

RBCS21

●??氣流

如果容器內有很強的氣流，例如：室外安裝，而且風很大，或容器內有空氣渦流，建議將傳感器安裝在導波管內，或使用脈沖雷達液位計或?qū)Рɡ走_(dá)液位計。

●??導波管安裝

通空氣孔直徑（5-10）mm 使用導波管安裝（導波管或旁通管），可以避免容器內障礙物、泡沫和空氣渦流對測量的影響。

注：物料粘稠不能使用導波管測量。

電氣連接

●??供電方式

4~20mA/HART（兩線制）電源供電和輸出電流信號共用一根兩芯線纜。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。

4~20mA/HART（四線制）電源供電和電流信號各自分別使用一根兩芯線纜。具體供電電壓范圍參見技術數據。

標準型儀表電流輸出可采用接地形式輸出。防爆型儀表電流輸出必須浮空輸出。儀表及接地端子應保證良好接地，通常接地可連接到罐的接地點上，若是塑料罐則應接到臨近的大地上。

●??連接電纜的安裝

一般介紹	供電電纜可使用普遍兩芯電纜，電纜外徑應為（5~9）mm，以確保電纜入口的密封。如果存在電磁，建議使用屏蔽電纜。

4~20mA/HART（兩線制）	供電電纜應使用屏蔽電纜
4~20mA/HART（四線制）	屏蔽電纜兩端均應接地。在傳感器內部，屏蔽必須直接連接內部接地端子。外殼上的外部接地端子必須連接大地。

電纜的屏蔽和接線?

如果有接地電流，屏蔽電纜遠離儀表一側的屏蔽端必須通過一個陶瓷電容（比如：1nF 1500V）接地，以起到隔離和旁路高頻信號的作用。

●?接線方式

兩線??

用于HART兩線制供電以及信號輸出24V DC 供電，4~20mA輸出

RBCS21

四線

220V AC/50Hz 或 24V DC 供電，4~20mA 輸出

RBCS21

●?防爆連接

本產品的防爆標志：Exd?ⅡC T4 Gb。超聲波物位計采用鋁外殼材料，內部采用膠封結構，從而確保換能器和電路部分故障時產生的火花不會泄放出來。產品適用于Exd?ⅡC T4 Gb?防爆等級以下可燃性介質的物位連續測量。

?本產品在防爆場合使用時須用安全柵供電。

所有電纜均要采用屏蔽電纜線，最大長度600m。分布電容≤0.1μF/km、分布電感≤1mH/km 。超聲波物位計安裝時必須接大地。

RBCS21

儀表調試

調試方法—有三種調試方法：????1.表頭按鍵調試? ?2.上位機軟件調試? ?3.HART 手持編程器調試

1、表頭按鍵調試

通過表頭上的 4 個鍵對儀表進行調試。

調試完畢后一般只用于現場顯示。

①液晶顯示

②按鍵

2、上位機調試

通過HART與上位機相連?

①USB接口

②表頭

③HART適配器

④250Ω電阻

3、HART 手持編程器調試

可用 HART 手持編程器編程

①手持編程器

②表頭

③250Ω電阻

RBCS22超聲波物位計

類別：

應用：腐蝕性液體

量程：0-5m / 0-10m / 0-15m

過程連接：M66×2或法蘭

探頭材質：PVDF/PTFE

過程溫度：(-40～70)℃

過程壓力：(-0.02～0.1)MPa

精? ? 度：±0.2%（滿量程）

信號輸出：(4～20）mA / (4～20）mA/HART

電? ? 源：兩線制 24V DC/ 四線制 24V DC/220V AC

防爆等級：Exd IIC T4 Gb

安裝

●??安裝位置說明

●?5米、10米超聲波的安裝

在安裝的時候，儀表和容器壁至

少保持200mm的距離，建議大

于500mm。

①傳感器下邊沿（聲波發射面）

②儲罐的中心線

●?10米超聲波的安裝

在安裝的時候，注意儀表和容器

壁至少保持 500mm 的距離。

①傳感器下邊沿（聲波發射面）

②儲罐的中心線

●??安裝要求

儀表距罐壁必須保持一定的距離（詳見3.1安裝位置說明）

如：人梯、物位開關、加熱盤管、導流槽等。

注意超聲波波束不得與加料料流相交；

安裝儀表時最高料位不得進入測量盲區；

儀表的安裝盡可能使換能器的發射方向與液面垂直；

●??典型的錯誤安裝

不要將儀表安裝于入料口的上方，測不到真實液面。同時注意：室外安裝時應采取遮陽、防雨措施。

① 正確? ? ??② 錯誤

RBCS21

換能器與被測介質表面應該垂直；

儀表不能安裝在拱形罐頂?shù)闹虚g，避免造成多次反射回波

① 正確? ? ??② 錯誤? ? ??③ 錯誤

RBCS21

儀表在安裝時應避開 A、B 障礙物

① 錯誤? ? ??② 正確

RBCS21

●??支架式安裝

支架式用于15米超聲波物位計的安裝。

RBCS21

●??法蘭式安裝

法蘭式用于15米超聲波物位計的安裝。

RBCS21

●??防潮

對于安裝在室外或潮濕室環境，應擰緊電纜密封套，而且要在進線口處使電纜向下彎曲成 U 型。如圖所示：

RBCS21

●??容器接管

容器接管的長度：必須保證探頭伸出接管至少10mm。

RBCS21

●??泡沫

當罐中有攪拌時，儀表安裝盡量遠離攪拌器。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。

RBCS21

●??氣流

●??導波管安裝

通空氣孔直徑（5-10）mm 使用導波管安裝（導波管或旁通管），可以避免容器內障礙物、泡沫和空氣渦流對測量的影響。

注：物料粘稠不能使用導波管測量。

電氣連接

●??供電方式

4~20mA/HART（四線制）電源供電和電流信號各自分別使用一根兩芯線纜。具體供電電壓范圍參見技術數據。

●??連接電纜的安裝

一般介紹	供電電纜可使用普遍兩芯電纜，電纜外徑應為（5~9）mm，以確保電纜入口的密封。如果存在電磁，建議使用屏蔽電纜。

4~20mA/HART（兩線制）	供電電纜應使用屏蔽電纜
4~20mA/HART（四線制）	屏蔽電纜兩端均應接地。在傳感器內部，屏蔽必須直接連接內部接地端子。外殼上的外部接地端子必須連接大地。

電纜的屏蔽和接線?

●?接線方式

兩線??

用于HART兩線制供電以及信號輸出24V DC 供電，4~20mA輸出

RBCS21

四線

220V AC/50Hz 或 24V DC 供電，4~20mA 輸出

RBCS21

●?防爆連接

?本產品在防爆場合使用時須用安全柵供電。

所有電纜均要采用屏蔽電纜線，最大長度600m。分布電容≤0.1μF/km、分布電感≤1mH/km 。超聲波物位計安裝時必須接大地。

RBCS21

儀表調試

調試方法—有三種調試方法：????1.表頭按鍵調試? ?2.上位機軟件調試? ?3.HART 手持編程器調試

1、表頭按鍵調試

通過表頭上的 4 個鍵對儀表進行調試。

調試完畢后一般只用于現場顯示。

①液晶顯示

②按鍵

2、上位機調試

通過HART與上位機相連?

①USB接口

②表頭

③HART適配器

④250Ω電阻

3、HART 手持編程器調試

可用 HART 手持編程器編程

①手持編程器

②表頭

③250Ω電阻

RBSPA射頻導納物位開關

類別：

工作電源：24VDC；220VAC

相對濕度：≤85%

輸出信號：兩組常開、常閉觸點

觸點容量：AC220V，5A; DC24V，3A

環境溫度范圍：-40℃~+60℃

介質溫度：-180℃~+500℃

延遲時間：0.2S（0.2~30S可調）

防護等級：IP65

探頭材質：316不銹鋼、四氟乙烯、高溫塑料、陶瓷

防爆等級：ExdIIBT4

連接方式：3/4″NPT螺紋；3/4″管螺紋；法蘭（可選）；1 – 1/ 2″管螺紋

安裝方式：頂裝、側裝

安裝與調試

為保證儀表正常工作，控制器必須正確安裝，下面各圖例所示將幫你選擇正確的安裝方法。

探頭安裝

探頭安裝接口根據設備情況按如下選擇：

1.儀表上配有1–1/4＂NPT和3/4＂NPT兩種螺紋安裝接口

① 用于振動較大的設備應選擇1–1/4＂NPT螺紋安裝接口；

② 用于溫度較高的設備應選擇安裝接口；

③ 1–1/4＂NPT螺紋安裝接頭能夠承受的最高工作壓力為0.3MPa，3/4＂NPT螺紋接頭能夠承受的最高工作壓力為1.0 MPa。當儀表用于測量液位和有壓力的容器時，必須采用3/4＂NPT螺紋安裝接口。

2.當選用3/4＂NPT螺紋安裝接口安裝儀表時，用戶必須先采用一個3/4＂NPT內螺紋接口的連接管焊接在倉壁外側上，并且參考下面的加工安裝圖對連接管進行加工和焊接（水平向下傾斜5°）。3/4＂NPT內螺紋接口的連接管長度控制在40~70mm之間。同樣在應用1–1/4＂NPT螺紋接口安裝時，連接管的螺紋口徑也應與其相對應。在儀表旋入連接管固定時，應用扳手固定。

采用3/4＂NPT螺紋口安裝的連接管結構圖（單位mm）

注：

1.安裝標準探頭時，不需安裝短管。

2.安裝重型探頭時如果必須采用短管，其長度不得超過120mm，結構圖上涂黑處是指焊接處。

3.焊接時應保證連接器中心軸線與水平面呈5° 以上傾角。

4.如圖：左高右低，a角度用戶自定。

RBSPB

?采用3/4＂NPT螺紋口安裝的連接管示意圖

b. 采用1–1/4＂NPT螺紋口安裝的連接管結構圖（單位mm）

注：?

1.選用的短管長度要保證儀表探頭上的保護套應全部超出設備壁，且露出距離應大于3cm。

2.結構圖上涂黑處是指焊接處。

3.焊接時應保證連接管中心軸線與水平面呈5°以上傾角。

4.如圖：左高右低，a角度用戶自定。

RBSPB

采用1-1/4＂NPT螺紋口安裝的連接管示意圖

料位開關安裝

整體型料位開關安裝

1.?儀表的安裝和現場布線應符合國家標準；

2.?電源線和信號線必須按圖接線，不能接錯；

3.?為保證整體儀表的接地良好，建議采用獨立的接地線；

①儀表供電必須選用儀表銘牌上所示的電源電壓，錯誤的供電電源將損壞儀表。

②當儀表供電電源為220VAC時，L端接220V相線，N端接零線。

③當儀表供電電源為24VDC時，N端接24VDC正極，GND端接24VDC負極。

特別提醒：交流220VAC和直流24VDC供電的儀表不可混用，必須在接電源前參照接線標貼確認準確后再通電。

接線圖：

注：上圖中觸點屬未加電源時繼電器觸點狀態

分離式料位開關安裝

1.分離型的控制器部分和探頭接線盒之間用一根1.5mm2單芯導線（用戶自備）和一根本公司隨儀表提供專用同軸電纜平等行敷設，要穿金屬管進行屏蔽，以防止強電磁干擾引起儀表誤動作。（接地線絕不可省去，否則會嚴重影響儀表的穩定性）。

2.儀表控制器部分和探頭接線盒之間的電纜連接不得超過22米，對輕粉料或介電常數小的物料測量時，則距離不能大于10m。多余電纜不能盤繞成圈需截去，以防交叉干擾，并且同軸電纜不能和電源線、報警信號線同穿一根屏蔽管。

3.儀表控制器部分與探頭之間應選擇最短距離的原則，距離越短則儀表工作越可靠。

4.一根金屬屏蔽管內，只能穿一根同軸電纜和一根接地線。

RBSPB

上、下限及延時設置

????儀表出廠時已根椐用戶提供的介質（介電常數）設置成標準狀態，用戶在儀表安裝完畢后必須進行熱態（通電半小時）調試。調校需在空倉狀態下（儀表必須接地）進行，調校前需記錄儀表的出廠設置位置。

1.產品根據用戶要求可設定上、下限料位報警，沒有說明則默認為上限報警。

2.用戶要選擇下限報警時，可通過選擇繼電器觸點反向輸出信號達到目的，但此時報警指示燈狀態意義相反，也可在訂貨時指明，此時報警指示燈狀態意義相同。

3.延時設定，儀表出廠時設定輸出響應時間為0.2mS，如果被測介質表面波動較大，可以順時針調節延時電位器RP2至合適的延時參數。

校準方法（報警設置）：

①將RP2電位器逆時針調至最左端；

②此時紅色LED指示燈不亮。延時時間為0.2mS；

③按逆時針?lè)较蚓徛D(zhuǎn)RP1(靈敏度電位器)，直至紅色LED指示燈剛好亮為止；

④按順時針?lè)较蚓徛齊P1電位器，直至紅色LED指示燈剛滅后再按原方向旋轉半周為止；

⑤根據被測物料的介電常數大小可繼續順時針或逆時針旋轉RP1電位器到某一合適角度，絕緣介質5~30° ，導電介質30~180°，達到物料接觸到檢測探頭時報警輸出，物料脫離開檢測探頭時顯示正常狀態。

故障排除

電源故障

如果儀表出現故障時，請立即檢查電源是否符合要求，電源接線是否符合規范，只有當電源正確后，才能進行以下故障排除過程，當儀表出現如下情況時請對照檢修：

故障現 象	可能故障	排除方法
綠燈總不亮	電源斷路短路或儀表電子單元損壞	檢查電源或更換電子單元
綠燈閃爍	電源接觸不良或儀表電子單元損壞	檢查電源或更換電子單元
儀表已報警，控制室未報警	繼電器損壞或接線錯誤	檢查繼電器輸出和重新接線
儀表未報警，控制室已報警	繼電器常開常閉接線接反	檢查繼電器輸出和重新接線

探頭故障

首先請檢查探頭的安裝是否滿足安裝的技術要求，只有探頭正確安裝后，才能進行以下故障排除過程，其次請確定物料是否已經處在所描述故障的位置上，否則以下現象屬正?，F(xiàn)象，當料位位置已確定而儀表出現以下情況時請對照檢修：

故障現 象	可能故障	排除方法
料位未到已經報警(紅燈亮）	靈敏度太高	適當降低靈敏度或重新調整
	極端堆積料過多，抗粘附失敗	重新調?；蚯鍧嵦筋^
	探頭短路或保護套斷路	檢查探頭和保護套接線
	電子單元損壞	更換電子單元
料位已到?jīng)]有報警（紅燈不亮）	靈敏度太低	適當提高靈敏度或重新調校
	探頭斷路	檢查探頭接線
	接地不良	檢查儀表設備接地情況
	電子單元損壞	更換電子單元
紅燈亮、滅交替閃爍	靈敏度處于臨界狀態	適當降低、提高靈敏度或重新調校
	探頭或保護套接線不良	檢查探頭或保護套接線
	在液體、攪拌料、界面中測量	設定增加儀表延時時間

新品展示 Products MORE+

RBRD92F水文雷達

發布時間: 2020 - 07 - 24

測量河道、水文專用，RS485/Modbus，無人值守且運行穩定可靠。
應 ? ? ? 用： ? 江河、湖泊、渠道、水庫、地下水、水文（監測、預報、灌溉、計算、分析）、水資源開發、適合工程水文、城市水文、農業水文、森林水文等?
測量范圍： ? ?70米
過程連接： ? ?龍骨支架/法蘭
過程溫度： ? ?-40～100℃
過程壓力： ???常壓
精 ? ? ?度： ? ??±3mm
頻率范圍： ? ?26GHz
防護等級： ? ??IP68
供電電源： ? ?DC（6—24V）/四線
信號輸出： ?? 4~20mA或????? RS485/Modbus 協議

儀表安裝
安裝前的準備??? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。

圖片說明及安裝
? ? ? ? 注：雷達天線發射微波脈沖時，都有一定發射角。從天線下緣到被測介質表面之間，及發射微波波束所輻射的區域內不得有障礙物。因此安裝時應盡可能避開遮擋設施，必要時須進行“虛假回波學習“。外須注意微波波束不得與水流相交。安裝儀表時還要注意：最高液位不得進入測量盲區；儀表必須接大地，增加防雷措施；室外應采取遮陽、防雨措施。

電氣連接
供電電壓
RS485/Modbus? ? ?供電電源和Modbus信號線分開各自分別使用一根屏蔽電纜線，?具體供電電壓范圍參見技術數據。

連接方式
RS485/Modbus接線圖如圖：
? ? ? ??
? ? ? ? 安全指導
請遵守當?shù)仉姎獍惭b規程的要求！
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作必須由經過正規培訓的專業人員完成。
請檢查儀表的銘牌確保產品規格符合您的要求。請確保供電電壓與儀表銘牌上的要求一致。

防護等級
本儀表完全滿足防護等級IP68的要求，請確保電纜密封頭的防水性。如下圖：

如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
儀表調試
二種調試方法：
l上位機調試
? ? ? ?●通過HART與上位機相連

●HART 手持編程器編程
RBRD90 80GHZ調頻毫米波水位計

發布時間: 2020 - 08 - 11

產品主要用于工業儲藏罐、消防水池水箱、河流河道水位檢測，可實現無人監控自動采集液位數據，自動傳送數據，借助軟件平臺及手機APP的配套軟件，可顯示、記錄、保存數據，并對液位異常實施報警。
被測介質：水
信號傳輸：NB模塊輸出
外殼材質：鋁合金
刷新頻率：30s
測量精度：±5mm
防護等級：IP68
量程：0.1-10m
頻率范圍：79-81GHz
工作時長：3年~5年
供電：3.6V鋰電
環境溫度：-40~85℃
功能特性：
①低功耗運行，壽命大于3年；
②電池電壓過低時上傳低壓報警；
③一體化透鏡，水位計體積精巧；
④接線端子使用插拔式，防呆設計；
⑤LCD和水位計采用分離設計，可定制；
⑥支持遠程查看、設置參數；遠程升級程序；
⑦水位超上下限（默認95%、50%）上傳報警信息；
⑧NB與服務器通信，支持移動、聯通、電信；每天上傳4次（可配置）水位值。
PCBA脈沖雷達電子模塊

發布時間: 2020 - 08 - 12

PCBA 脈沖雷達電子模塊
26GHz脈沖雷達物位計電子單元模塊，采用可編程控制邏輯電路高精準控制發射脈沖寬度和時序，快速接受調整同步時間功能，模塊通過EMC測試認證，精度高，抗干擾性好?？商峁㎡EM定制。
規格參數
發射頻率??? 26GHz
測量范圍??? 10m/30m/70m
測量分辨率 1mm
測量精度??? ±5mm
時間擴展頻率?? 3.8MHz ±32ppm
測量盲區??? 0.2/0.3/0.6m
測量間隔??? ≥1s（根據設置參數）
響應速度??? ≥3s（根據設置參數）
波束角? ＜4°（根據天線種類）
信號輸出??? 4-20mA/RS485
通訊方式??? HART
過程溫度??? -40 ~ 85℃
相對濕度 ?? ≤95%RH
供電電源??? 18-26VDC
最大負載??? 250Ω
故障輸出??? 無變化/22mA/20.5mA/4mA
現場操作 ?? 160*80點陣 LCD 顯示
產品尺寸??? 75mm×75mm×100mm
軟件語言類型?? 中文/英文 /法語/俄語
電子倉外殼材料????? ABS 工程塑料

產品優勢
·?????? 高可靠性，高性?xún)r(jià)比，大大節省您的現場投入
·?????? 適用工業企業罐倉料位液位的測量，以及水文河流溝渠庫區水位的測量
·?????? 支持罐旁表顯示功能
·?????? OEM一體化程度高，方便定制整合
·?????? 優質的服務，廉價的產品，滿足廣大組裝商的需求
·?????? 批量訂購有您意想不到的驚喜
80GHz調頻雷達物位計（RBRD71）

發布時間: 2020 - 08 - 14

應??? 用：液體各種腐蝕性液體
測量范圍： 0~10米
盲??? 區:? 10cm?
過程連接：螺紋/法蘭
過程溫度： -40～80℃
過程壓力： -0.1～0.3 MPa
天線尺寸： 22mm透鏡天線
精??? 度： ±2mm???
防護等級： IP67
頻??? 率： 80GHz調頻波
波束角? ： 6°
電??? 源：兩線制/四線制/DC16~26V
外??? 殼：鑄鋁/不銹鋼
信號輸出：4...20mA/ RS485 Mod bus
顯示/編程：編程器帶藍牙/5G遠程網絡調試

安裝：

安裝需要注意的兩點：
（1）對準目標料位，盡量保證垂直入射料位；
（2）避免虛假回波。典型工況參見以下幾點。

1、保證波束范圍內沒有干擾物，如人梯，臺階。

2、儀表安裝應保證天線波束避開進料口，如圖4-2所示。
3、儀器安裝至少離容器壁20cm，否則很可能產生錯誤讀數，如圖4-3所示。
4、錐型容器盡量保證波束直射罐底，否則在罐底的測量結果可能不準確，如圖4-4所示
（80G）FMCW調頻雷達電子模塊

發布時間: 2022 - 08 - 11

FMCW 調頻雷達電子模塊
80GHz調頻雷達物位計電子單元模塊，采用可編程控制邏輯電路高精準控制發射脈沖寬度和時序，快速接受調整同步時間功能，模塊通過EMC測試認證，精度高，抗干擾性好。可提供OEM定制。
規格參數
發射頻率：76GHz~81GHz
測量范圍：0~150m（液體）
測量精度：±2mm
波束角：3°/6°
使用介電常數范圍：≥2
供電范圍：DC24V/AC220V；2線制/4線制
通訊方式：MODBUS總線；HART
信號輸出：4~20mA+RS485；4~20mA
故障輸出：3.8mA、4mA，20mA，21mA，保持
現場操作/編程：128×64點陣顯示屏/4按鍵；可配置上位機設置軟件
工業溫度/濕度：T0:-40~85℃/≤95%RH；T1:-40~200℃；T2:-40~500℃；T3:-40~1000℃
外殼材質：鑄鋁、不銹鋼
天線類型：透鏡天線
過程壓力：-0.1~2.5MPa
電纜入口：M20*1.5或1/2NPT
推薦線纜：AWG18或0.75mm2
防護等級：IP67
防爆等級：Exd IIC T6 Gb
安裝方式：螺紋或法蘭
凈重/毛重量：隨機配置
包裝箱尺寸：隨機配置

產品優勢
·?????? 高可靠性，高性?xún)r(jià)比，大大節省您的現場投入
·?????? 適用工業企業罐倉料位液位的測量，以及水文河流溝渠庫區水位的測量
·?????? 支持罐旁表顯示功能
·?????? OEM一體化程度高，方便定制整合
·?????? 優質的服務，廉價的產品，滿足廣大組裝商的需求
·?????? 批量訂購有您意想不到的驚喜
雷達料位計（RBRDZB-71-6-C）

發布時間: 2024 - 10 - 25
80GHz調頻雷達物位計（RBRD72）

發布時間: 2020 - 08 - 14

應??? 用：液體適合測量大部分液體產品
測量范圍： 0~30米
盲??? 區： 5cm?
過程連接： G1?螺紋/法蘭
過程溫度： -40～130℃
過程壓力： -0.1～0.3MPa
天線尺寸： 78mm透鏡天線
精??? 度： ±2mm?? ?
防護等級： IP67
頻??? 率： 80GHz
波束角? ： 3°
電??? 源：四線/六線制（DC24V/AC220V ）
防爆等級： Exd? IIC T6 Gb
外??? 殼：鋁單腔 /鋁雙腔/塑料/不銹鋼單腔
信號輸出：4...20mA/ RS485 Mod bus/繼電器SPDT
顯示/編程：編程器帶藍牙/5G遠程網絡調試

安裝：

安裝需要注意的兩點：
（1）對準目標料位，盡量保證垂直入射料位；
（2）避免虛假回波。典型工況參見以下幾點。

1、保證波束范圍內沒有干擾物，如人梯，臺階。

2、儀表安裝應保證天線波束避開進料口，如圖4-2所示。
3、儀器安裝至少離容器壁20cm，否則很可能產生錯誤讀數，如圖4-3所示。
4、錐型容器盡量保證波束直射罐底，否則在罐底的測量結果可能不準確，如圖4-4所示
RBRD12高頻雷達物位計

發布時間: 2018 - 11 - 17

應? ? ? ?用：?液體、漿料、水處理
測量范圍：30米
過程連接：螺紋、法蘭
介質溫度：-40～250℃
過程壓力：-0.1～4.0MPa
精? ? ? ?度：±2mm
頻率范圍：26GHz
防爆等級：Exd IIC T4 Gb
防護等級：IP67
信號輸出：4~20mA/HART（兩線/四線）? ?RS485/Modbus

安裝
● ?安裝前的準備
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
為確保快速、便利及安全地安裝本儀表，請遵循以下安裝指導!
?● ?安裝指導

● ?典型的錯誤安裝：

當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 注：①????正確? ? ?②????錯誤

導波管中測量
發射的微波波束所輻射區域內有障礙物，如：人梯、限位開關，加熱設備、支架等會造成干擾，導致測量錯誤。若受影響需要加導波管進行測量。

電氣連接
● ?供電電壓
(4～20)mA／HHART(兩線制) 供電電源和輸出電流信號共用一根兩芯電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。?
(4～20)mA／HART(四線制) 供電電源和電流信號分開，各自分別使用一根兩芯電纜線。具體供電電壓范圍參見技術數據。
RS485／Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線具體供電電壓范圍參見技術數據。

●??連接電纜的安裝
電纜外徑：5~9mm(M20×1.5)
? ? ? ? ? ? ? ? ?3.5mm~8.7mm(?NPT)
接線一般采用兩芯或四芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
(4～20)mA／HART(兩線制) 供電電纜可使用普通兩芯電纜。
(4～20)mA／HART(四線制) 供電電纜應使用帶有用地線的電纜線。
RS485／Modbus 供電電纜應使用屏蔽電纜線。
電纜的屏蔽和接線 理想情況下，屏蔽線兩端接地。但是需要注意的是：會有接地補償電流通過傳感器電纜屏蔽。兩端接地的時候可以在接地一端(比如：開關柜內)連接一個帶接地電位的電容。 (比如：1UＦ；1500V)。采用盡量低電阻的接地。（注：如果儀表用于防爆區域，由于電位輸出，絕對不能采用兩端接地）。

接線方式

● ?安全指導
所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表說明書上的指導!
請遵守當?shù)仉姎獍惭b規程的要求；
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作都必須由經過正規培訓的專業人員完成；
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致。
??
● ?防護等級
本儀表完全滿足防護等級IP67的要求，請確保電纜密封頭的防水性。如下圖：

如何確保安裝滿足IP67的要求：
1.請確保密封頭未受損
2.請確保電纜未受損
3.請確保所使用的電纜符合電氣連接規范的要求
4.在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
5.請擰緊電纜密封頭，見②
6.請將未使用的電氣接口用盲堵堵緊，見③

儀表調試

● ?調試方法
RBRD10?系列有三種調試方法：
1．顯示／按鍵
2．上位機調試
3．HART手持編程器

●??顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示／按鍵??
①液晶顯示? ? ?
②按鍵 ? ?
?
?
?
●?上位機調試??通過HART與上位機相連? ??
①??RS232接口或USB接口
② ?RBRD1X
③ ?HART適配器
④ ?250歐姆電阻

?
●??HART手持編程器編程??RBRD1X可用于HART手持編程器編程
①??HART手持編程器
②??RBRD1X
③??250歐姆電阻
80GHz調頻雷達物位計（RBRD73）

發布時間: 2020 - 08 - 14

應??? 用：液體適合測量大部分液體產品
測量范圍： 0~120米
盲??? 區： 10cm??
過程連接：法蘭
過程溫度： -40～130℃
過程壓力： -0.1～2.5MPa
天線尺寸： 78mm透鏡天線（PTFE整體填充天線）
精??? 度： ±2mm???
防護等級： IP67
頻??? 率： 78GHz
波束角? ： 3°
電??? 源：四線/六線制（DC24V/AC220V ）
防爆等級：Exd? IIC T6 Gb
外??? 殼：鋁單腔/鋁雙腔/ 塑料/不銹鋼單腔
信號輸出：4...20mA/ RS485 Mod bus/繼電器SPDT
顯示/編程：編程器帶藍牙/5G遠程網絡調試

安裝：
安裝需要注意的兩點：
（1）對準目標料位，盡量保證垂直入射料位；
（2）避免虛假回波。典型工況參見以下幾點。

1、保證波束范圍內沒有干擾物，如人梯，臺階。

2、儀表安裝應保證天線波束避開進料口，如圖4-2所示。
3、儀器安裝至少離容器壁20cm，否則很可能產生錯誤讀數，如圖4-3所示。
4、錐型容器盡量保證波束直射罐底，否則在罐底的測量結果可能不準確，如圖4-4所示
RBRD13高頻雷達物位計

發布時間: 2018 - 11 - 17

應 ??????用：固體塊料、固體顆粒
測量范圍：70米
過程連接：螺紋、法蘭
介質溫度：-40～500℃
過程壓力：常壓
精 ??????度：±5mm
頻率范圍：26GHz
防爆等級：Exd IIC T4 Gb
防護等級：IP67
信號輸出：4~20mA/HART（兩線/四線）RS485/Modbus

安裝
● ?安裝前的準備
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
為確?？焖佟⒈憷鞍踩匕惭b本儀表，請遵循以下安裝指導!
?● ?安裝指導

● ?典型的錯誤安裝：

當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 注：①????正確? ? ?②????錯誤

導波管中測量
發射的微波波束所輻射區域內有障礙物，如：人梯、限位開關，加熱設備、支架等會造成干擾，導致測量錯誤。若受影響需要加導波管進行測量。

電氣連接
● ?供電電壓
(4～20)mA／HHART(兩線制) 供電電源和輸出電流信號共用一根兩芯電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。?
(4～20)mA／HART(四線制) 供電電源和電流信號分開，各自分別使用一根兩芯電纜線。具體供電電壓范圍參見技術數據。
RS485／Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線具體供電電壓范圍參見技術數據。

●??連接電纜的安裝
電纜外徑：5~9mm(M20×1.5)
? ? ? ? ? ? ? ? ?3.5mm~8.7mm(?NPT)
接線一般采用兩芯或四芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
(4～20)mA／HART(兩線制) 供電電纜可使用普通兩芯電纜。
(4～20)mA／HART(四線制) 供電電纜應使用帶有用地線的電纜線。
RS485／Modbus 供電電纜應使用屏蔽電纜線。
電纜的屏蔽和接線 理想情況下，屏蔽線兩端接地。但是需要注意的是：會有接地補償電流通過傳感器電纜屏蔽。兩端接地的時候可以在接地一端(比如：開關柜內)連接一個帶接地電位的電容。 (比如：1UＦ；1500V)。采用盡量低電阻的接地。（注：如果儀表用于防爆區域，由于電位輸出，絕對不能采用兩端接地）。

接線方式

● ?安全指導
所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表說明書上的指導!
請遵守當?shù)仉姎獍惭b規程的要求；
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作都必須由經過正規培訓的專業人員完成；
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致。
??
● ?防護等級
本儀表完全滿足防護等級IP67的要求，請確保電纜密封頭的防水性。如下圖：

如何確保安裝滿足IP67的要求：
1.請確保密封頭未受損
2.請確保電纜未受損
3.請確保所使用的電纜符合電氣連接規范的要求
4.在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
5.請擰緊電纜密封頭，見②
6.請將未使用的電氣接口用盲堵堵緊，見③

儀表調試

● ?調試方法
RBRD10?系列有三種調試方法：
1．顯示／按鍵
2．上位機調試
3．HART手持編程器

●??顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示／按鍵??
①液晶顯示? ? ?
②按鍵 ? ?
?
?
?
●?上位機調試??通過HART與上位機相連? ??
①??RS232接口或USB接口
② ?RBRD1X
③ ?HART適配器
④ ?250歐姆電阻

?
●??HART手持編程器編程??RBRD1X可用于HART手持編程器編程
①??HART手持編程器
②??RBRD1X
③??250歐姆電阻
80GHz調頻雷達物位計（RBRD74）

發布時間: 2020 - 08 - 14

應??? 用：? 液體
測量范圍： 0~120米
盲?? ?區： 0.1米???
過程連接：不銹鋼萬向節法蘭
過程溫度： -40～130℃
過程壓力： -0.1～0.3 MPa
天線尺寸： 78mm透鏡天線
精??? 度： ±1mm? ?
防護等級： IP67
頻??? 率： 78GHz
波束角? ： 3°
電??? 源：四線/六線制（DC24V/AC220V ）
防爆等級：Exd? IIC T6 Gb
外??? 殼：鋁單腔 /鋁雙腔 / 塑料/ 不銹鋼單腔
信號輸出：4...20mA/ RS485 Mod bus/繼電器SPDT
顯示/編程：編程器帶藍牙/5G遠程網絡調試

安裝：
安裝需要注意的兩點：
（1）對準目標料位，盡量保證垂直入射料位；
（2）避免虛假回波。典型工況參見以下幾點。

1、保證波束范圍內沒有干擾物，如人梯，臺階。

2、儀表安裝應保證天線波束避開進料口，如圖4-2所示。
3、儀器安裝至少離容器壁20cm，否則很可能產生錯誤讀數，如圖4-3所示。
4、錐型容器盡量保證波束直射罐底，否則在罐底的測量結果可能不準確，如圖4-4所示
RBRD14高頻雷達物位計

發布時間: 2018 - 11 - 17

應 ??????用：固體粉料、固體塊料、強粉塵環境
測量范圍：70米
過程連接：螺紋、法蘭
介質溫度：-40～250℃
過程壓力：常壓
精 ??????度：±5mm
頻率范圍：26GHz
防爆等級：Exd IIC T4 Gb
防護等級：IP67
信號輸出：4~20mA/HART（兩線/四線） RS485/Modbus

安裝
● ?安裝前的準備
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
為確?？焖佟⒈憷鞍踩匕惭b本儀表，請遵循以下安裝指導!
?● ?安裝指導

● ?典型的錯誤安裝：

當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 注：①????正確? ? ?②????錯誤

導波管中測量
發射的微波波束所輻射區域內有障礙物，如：人梯、限位開關，加熱設備、支架等會造成干擾，導致測量錯誤。若受影響需要加導波管進行測量。

電氣連接
● ?供電電壓
(4～20)mA／HHART(兩線制) 供電電源和輸出電流信號共用一根兩芯電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。?
(4～20)mA／HART(四線制) 供電電源和電流信號分開，各自分別使用一根兩芯電纜線。具體供電電壓范圍參見技術數據。
RS485／Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線具體供電電壓范圍參見技術數據。

●??連接電纜的安裝
電纜外徑：5~9mm(M20×1.5)
? ? ? ? ? ? ? ? ?3.5mm~8.7mm(?NPT)
接線一般采用兩芯或四芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
(4～20)mA／HART(兩線制) 供電電纜可使用普通兩芯電纜。
(4～20)mA／HART(四線制) 供電電纜應使用帶有用地線的電纜線。
RS485／Modbus 供電電纜應使用屏蔽電纜線。
電纜的屏蔽和接線 理想情況下，屏蔽線兩端接地。但是需要注意的是：會有接地補償電流通過傳感器電纜屏蔽。兩端接地的時候可以在接地一端(比如：開關柜內)連接一個帶接地電位的電容。 (比如：1UＦ；1500V)。采用盡量低電阻的接地。（注：如果儀表用于防爆區域，由于電位輸出，絕對不能采用兩端接地）。

接線方式

● ?安全指導
所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表說明書上的指導!
請遵守當?shù)仉姎獍惭b規程的要求；
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作都必須由經過正規培訓的專業人員完成；
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致。
??
● ?防護等級
本儀表完全滿足防護等級IP67的要求，請確保電纜密封頭的防水性。如下圖：

如何確保安裝滿足IP67的要求：
1.請確保密封頭未受損
2.請確保電纜未受損
3.請確保所使用的電纜符合電氣連接規范的要求
4.在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
5.請擰緊電纜密封頭，見②
6.請將未使用的電氣接口用盲堵堵緊，見③

儀表調試

● ?調試方法
RBRD10?系列有三種調試方法：
1．顯示／按鍵
2．上位機調試
3．HART手持編程器

●??顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示／按鍵??
①液晶顯示? ? ?
②按鍵 ? ?
?
?
?
●?上位機調試??通過HART與上位機相連? ??
①??RS232接口或USB接口
② ?RBRD1X
③ ?HART適配器
④ ?250歐姆電阻

?
●??HART手持編程器編程??RBRD1X可用于HART手持編程器編程
①??HART手持編程器
②??RBRD1X
③??250歐姆電阻
80GHz調頻雷達物位計（RBRD75）

發布時間: 2020 - 08 - 14

應??? 用：衛生型，藥水，化工原料?
測量范圍： 0~20米?
盲??? 區： 6cm?
過程連接：卡箍連接
過程溫度： -40～120℃
過程壓力： -0.1～0.3 MPa
天線尺寸： 32mm透鏡天線
精??? 度： ±2mm???
防護等級： IP67
頻??? 率： 78GHz
波束角? ： 3°
電??? 源：四線/六線制（DC24V/AC220V ）
防爆等級：Exd? IIC T6 Gb
外??? 殼：鋁單腔 /鋁雙腔 / 塑料/ 不銹鋼
信號輸出：4...20mA/ RS485 Mod bus/繼電器SPDT
顯示/編程：編程器帶藍牙/5G遠程網絡調試

安裝：

安裝需要注意的兩點：
（1）對準目標料位，盡量保證垂直入射料位；
（2）避免虛假回波。典型工況參見以下幾點。

1、保證波束范圍內沒有干擾物，如人梯，臺階。

2、儀表安裝應保證天線波束避開進料口，如圖4-2所示。
3、儀器安裝至少離容器壁20cm，否則很可能產生錯誤讀數，如圖4-3所示。
4、錐型容器盡量保證波束直射罐底，否則在罐底的測量結果可能不準確，如圖4-4所示
RBRD15高頻雷達物位計

發布時間: 2018 - 11 - 17

? ? 應 ??????用：固體塊料、顆粒料
????測量范圍：30米
????過程連接：螺紋、法蘭
????介質溫度：-40～250℃
????過程壓力：常壓
????精 ??????度：±5mm
????頻率范圍：26GHz
????防爆等級：Exd IIC T4 Gb
????防護等級：IP67
????信號輸出：4~20mA/HART(兩線/四線)
????RS485／Modbus

安裝
● ?安裝前的準備
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
為確?？焖佟⒈憷鞍踩匕惭b本儀表，請遵循以下安裝指導!
?● ?安裝指導

● ?典型的錯誤安裝：

當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 注：①????正確? ? ?②????錯誤

導波管中測量
發射的微波波束所輻射區域內有障礙物，如：人梯、限位開關，加熱設備、支架等會造成干擾，導致測量錯誤。若受影響需要加導波管進行測量。

電氣連接
● ?供電電壓
(4～20)mA／HHART(兩線制) 供電電源和輸出電流信號共用一根兩芯電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。?
(4～20)mA／HART(四線制) 供電電源和電流信號分開，各自分別使用一根兩芯電纜線。具體供電電壓范圍參見技術數據。
RS485／Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線具體供電電壓范圍參見技術數據。

●??連接電纜的安裝
電纜外徑：5~9mm(M20×1.5)
? ? ? ? ? ? ? ? ?3.5mm~8.7mm(?NPT)
接線一般采用兩芯或四芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
(4～20)mA／HART(兩線制) 供電電纜可使用普通兩芯電纜。
(4～20)mA／HART(四線制) 供電電纜應使用帶有用地線的電纜線。
RS485／Modbus 供電電纜應使用屏蔽電纜線。
電纜的屏蔽和接線 理想情況下，屏蔽線兩端接地。但是需要注意的是：會有接地補償電流通過傳感器電纜屏蔽。兩端接地的時候可以在接地一端(比如：開關柜內)連接一個帶接地電位的電容。 (比如：1UＦ；1500V)。采用盡量低電阻的接地。（注：如果儀表用于防爆區域，由于電位輸出，絕對不能采用兩端接地）。

接線方式

● ?安全指導
所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表說明書上的指導!
請遵守當?shù)仉姎獍惭b規程的要求；
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作都必須由經過正規培訓的專業人員完成；
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致。
??
● ?防護等級
本儀表完全滿足防護等級IP67的要求，請確保電纜密封頭的防水性。如下圖：

如何確保安裝滿足IP67的要求：
1.請確保密封頭未受損
2.請確保電纜未受損
3.請確保所使用的電纜符合電氣連接規范的要求
4.在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
5.請擰緊電纜密封頭，見②
6.請將未使用的電氣接口用盲堵堵緊，見③

儀表調試

● ?調試方法
RBRD10?系列有三種調試方法：
1．顯示／按鍵
2．上位機調試
3．HART手持編程器

●??顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示／按鍵??
①液晶顯示? ? ?
②按鍵 ? ?
?
?
?
●?上位機調試??通過HART與上位機相連? ??
①??RS232接口或USB接口
② ?RBRD1X
③ ?HART適配器
④ ?250歐姆電阻

?
●??HART手持編程器編程??RBRD1X可用于HART手持編程器編程
①??HART手持編程器
②??RBRD1X
③??250歐姆電阻
RBRD16高頻雷達物位計

發布時間: 2018 - 11 - 17

應? ? ? ?用：衛生型液體存儲容器、強腐蝕性容器
測量范圍： 30米
過程連接：法蘭
過程溫度： -40～130℃
過程壓力： -0.1～4.0MPa
精 ??????度： ?±3mm ?
頻率范圍： 26GHz ?
防爆 / 防護等級： Exd ⅡC T4 Gb /IP67
信號輸出：4...20mA/HART( 兩線/四線 ) / ?RS485 ?Modbus

安裝
● ?安裝前的準備
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
為確?？焖?、便利及安全地安裝本儀表，請遵循以下安裝指導!
?● ?安裝指導

● ?典型的錯誤安裝：

當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 注：①????正確? ? ?②????錯誤

導波管中測量
發射的微波波束所輻射區域內有障礙物，如：人梯、限位開關，加熱設備、支架等會造成干擾，導致測量錯誤。若受影響需要加導波管進行測量。

電氣連接
● ?供電電壓
(4～20)mA／HHART(兩線制) 供電電源和輸出電流信號共用一根兩芯電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。?
(4～20)mA／HART(四線制) 供電電源和電流信號分開，各自分別使用一根兩芯電纜線。具體供電電壓范圍參見技術數據。
RS485／Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線具體供電電壓范圍參見技術數據。

●??連接電纜的安裝
電纜外徑：5~9mm(M20×1.5)
? ? ? ? ? ? ? ? ?3.5mm~8.7mm(?NPT)
接線一般采用兩芯或四芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
(4～20)mA／HART(兩線制) 供電電纜可使用普通兩芯電纜。
(4～20)mA／HART(四線制) 供電電纜應使用帶有用地線的電纜線。
RS485／Modbus 供電電纜應使用屏蔽電纜線。
電纜的屏蔽和接線 理想情況下，屏蔽線兩端接地。但是需要注意的是：會有接地補償電流通過傳感器電纜屏蔽。兩端接地的時候可以在接地一端(比如：開關柜內)連接一個帶接地電位的電容。 (比如：1UＦ；1500V)。采用盡量低電阻的接地。（注：如果儀表用于防爆區域，由于電位輸出，絕對不能采用兩端接地）。

接線方式

● ?安全指導
所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表說明書上的指導!
請遵守當?shù)仉姎獍惭b規程的要求；
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作都必須由經過正規培訓的專業人員完成；
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致。
??
● ?防護等級
本儀表完全滿足防護等級IP67的要求，請確保電纜密封頭的防水性。如下圖：

如何確保安裝滿足IP67的要求：
1.請確保密封頭未受損
2.請確保電纜未受損
3.請確保所使用的電纜符合電氣連接規范的要求
4.在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
5.請擰緊電纜密封頭，見②
6.請將未使用的電氣接口用盲堵堵緊，見③

儀表調試

● ?調試方法
RBRD10?系列有三種調試方法：
1．顯示／按鍵
2．上位機調試
3．HART手持編程器

●??顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示／按鍵??
①液晶顯示? ? ?
②按鍵 ? ?
?
?
?
●?上位機調試??通過HART與上位機相連? ??
①??RS232接口或USB接口
② ?RBRD1X
③ ?HART適配器
④ ?250歐姆電阻

?
●??HART手持編程器編程??RBRD1X可用于HART手持編程器編程
①??HART手持編程器
②??RBRD1X
③??250歐姆電阻
80GHz調頻雷達物位計（RBRD76）

發布時間: 2020 - 08 - 14

應??? 用：高爐、鐵水、燃燒爐料位?
測量范圍： 0~30米
盲??? 區： 6cm???
過程連接：特種鋼
過程溫度： -40～1000℃
過程壓力： -0.1～4 MPa
天線尺寸： 78mm透鏡天線
精??? 度： ±5mm???
防護等級： IP67
頻??? 率： 78GHz
波束角? ： 3°
電??? 源：四線/六線制（DC24V/AC220V ）
防爆等級：Exd? IIC T6 Gb
外??? 殼：鋁單腔 /鋁雙腔 / 塑料/ 不銹鋼單腔
信號輸出：4...20mA/ RS485 Mod bus/繼電器SPDT
顯示/編程：編程器帶藍牙/5G遠程網絡調試
原???? 理: 高溫石英玻璃隔熱

安裝：

安裝需要注意的兩點：
（1）對準目標料位，盡量保證垂直入射料位；
（2）避免虛假回波。典型工況參見以下幾點。

1、保證波束范圍內沒有干擾物，如人梯，臺階。

2、儀表安裝應保證天線波束避開進料口，如圖4-2所示。
3、儀器安裝至少離容器壁20cm，否則很可能產生錯誤讀數，如圖4-3所示。
4、錐型容器盡量保證波束直射罐底，否則在罐底的測量結果可能不準確，如圖4-4所示
RBRD17高頻雷達物位計

發布時間: 2018 - 11 - 20

應? ? ? ?用：粉塵、冷凝物、物料粘附等惡劣工況
? ? ? ? ? ? ? ? ?防腐蝕場合應用(配防腐PTFE 法蘭和天線)?
測量范圍：30米
天? ? ? ?線：平面天線，PTFE+SS304/SS316
過程溫度：-40～150~℃
過程壓力：常壓
精? ? ? ?度：±5mm
頻率范圍：26GHz
防爆等級：Exd IIC T4 Gb
防護等級：IP67
輸出信號：4~20mA/HART(兩線/四線)? ?RS485/Modbus

安裝
● ?安裝前的準備
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
為確保快速、便利及安全地安裝本儀表，請遵循以下安裝指導!
?● ?安裝指導

● ?典型的錯誤安裝：

當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 注：①????正確? ? ?②????錯誤

導波管中測量
發射的微波波束所輻射區域內有障礙物，如：人梯、限位開關，加熱設備、支架等會造成干擾，導致測量錯誤。若受影響需要加導波管進行測量。

電氣連接
● ?供電電壓
(4～20)mA／HHART(兩線制) 供電電源和輸出電流信號共用一根兩芯電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。?
(4～20)mA／HART(四線制) 供電電源和電流信號分開，各自分別使用一根兩芯電纜線。具體供電電壓范圍參見技術數據。
RS485／Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線具體供電電壓范圍參見技術數據。

●??連接電纜的安裝
電纜外徑：5~9mm(M20×1.5)
? ? ? ? ? ? ? ? ?3.5mm~8.7mm(?NPT)
接線一般采用兩芯或四芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
(4～20)mA／HART(兩線制) 供電電纜可使用普通兩芯電纜。
(4～20)mA／HART(四線制) 供電電纜應使用帶有用地線的電纜線。
RS485／Modbus 供電電纜應使用屏蔽電纜線。
電纜的屏蔽和接線 理想情況下，屏蔽線兩端接地。但是需要注意的是：會有接地補償電流通過傳感器電纜屏蔽。兩端接地的時候可以在接地一端(比如：開關柜內)連接一個帶接地電位的電容。 (比如：1UＦ；1500V)。采用盡量低電阻的接地。（注：如果儀表用于防爆區域，由于電位輸出，絕對不能采用兩端接地）。

接線方式

● ?安全指導
所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表說明書上的指導!
請遵守當?shù)仉姎獍惭b規程的要求；
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作都必須由經過正規培訓的專業人員完成；
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致。
??
● ?防護等級
本儀表完全滿足防護等級IP67的要求，請確保電纜密封頭的防水性。如下圖：

如何確保安裝滿足IP67的要求：
1.請確保密封頭未受損
2.請確保電纜未受損
3.請確保所使用的電纜符合電氣連接規范的要求
4.在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
5.請擰緊電纜密封頭，見②
6.請將未使用的電氣接口用盲堵堵緊，見③

儀表調試

● ?調試方法
RBRD10?系列有三種調試方法：
1．顯示／按鍵
2．上位機調試
3．HART手持編程器

●??顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示／按鍵??
①液晶顯示? ? ?
②按鍵 ? ?
?
?
?
●?上位機調試??通過HART與上位機相連? ??
①??RS232接口或USB接口
② ?RBRD1X
③ ?HART適配器
④ ?250歐姆電阻

?
●??HART手持編程器編程??RBRD1X可用于HART手持編程器編程
①??HART手持編程器
②??RBRD1X
③??250歐姆電阻
RBRD18高頻雷達物位計

發布時間: 2018 - 11 - 20

應 ??????用：強粉塵、低介電常數、蒸汽較大環境
測量范圍：70米
過程溫度：-40~120℃
過程壓力：常壓
精 ??????度：±3mm
頻率范圍：26GHz
防爆等級：Exd IIC T4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)RS485/Modbus

安裝
● ?安裝前的準備
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
為確?？焖?、便利及安全地安裝本儀表，請遵循以下安裝指導!
?● ?安裝指導

● ?典型的錯誤安裝：

當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 注：①????正確? ? ?②????錯誤

導波管中測量
發射的微波波束所輻射區域內有障礙物，如：人梯、限位開關，加熱設備、支架等會造成干擾，導致測量錯誤。若受影響需要加導波管進行測量。

電氣連接
● ?供電電壓
(4～20)mA／HHART(兩線制) 供電電源和輸出電流信號共用一根兩芯電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。?
(4～20)mA／HART(四線制) 供電電源和電流信號分開，各自分別使用一根兩芯電纜線。具體供電電壓范圍參見技術數據。
RS485／Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線具體供電電壓范圍參見技術數據。

●??連接電纜的安裝
電纜外徑：5~9mm(M20×1.5)
? ? ? ? ? ? ? ? ?3.5mm~8.7mm(?NPT)
接線一般采用兩芯或四芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
(4～20)mA／HART(兩線制) 供電電纜可使用普通兩芯電纜。
(4～20)mA／HART(四線制) 供電電纜應使用帶有用地線的電纜線。
RS485／Modbus 供電電纜應使用屏蔽電纜線。
電纜的屏蔽和接線 理想情況下，屏蔽線兩端接地。但是需要注意的是：會有接地補償電流通過傳感器電纜屏蔽。兩端接地的時候可以在接地一端(比如：開關柜內)連接一個帶接地電位的電容。 (比如：1UＦ；1500V)。采用盡量低電阻的接地。（注：如果儀表用于防爆區域，由于電位輸出，絕對不能采用兩端接地）。

接線方式

● ?安全指導
所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表說明書上的指導!
請遵守當?shù)仉姎獍惭b規程的要求；
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作都必須由經過正規培訓的專業人員完成；
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致。
??
● ?防護等級
本儀表完全滿足防護等級IP67的要求，請確保電纜密封頭的防水性。如下圖：

如何確保安裝滿足IP67的要求：
1.請確保密封頭未受損
2.請確保電纜未受損
3.請確保所使用的電纜符合電氣連接規范的要求
4.在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
5.請擰緊電纜密封頭，見②
6.請將未使用的電氣接口用盲堵堵緊，見③

儀表調試

● ?調試方法
RBRD10?系列有三種調試方法：
1．顯示／按鍵
2．上位機調試
3．HART手持編程器

●??顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示／按鍵??
①液晶顯示? ? ?
②按鍵 ? ?
?
?
?
●?上位機調試??通過HART與上位機相連? ??
①??RS232接口或USB接口
② ?RBRD1X
③ ?HART適配器
④ ?250歐姆電阻

?
●??HART手持編程器編程??RBRD1X可用于HART手持編程器編程
①??HART手持編程器
②??RBRD1X
③??250歐姆電阻
RBRD12-F 大量程、腐蝕性液體測量

發布時間: 2018 - 11 - 17

應? ? ? ?用：?耐溫、防凝結、強腐蝕液體
測量范圍：30米
過程連接：螺紋、法蘭
介質溫度：-40～150℃
過程壓力：-0.1～4.0MPa
精? ? ? ?度：±2mm
頻率范圍：26GHz
防爆等級：Exd IIC T4 Gb
防護等級：IP67
信號輸出：4~20mA/HART（兩線/四線）? ?RS485/Modbus

安裝
● ?安裝前的準備
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
為確?？焖?、便利及安全地安裝本儀表，請遵循以下安裝指導!
?● ?安裝指導

● ?典型的錯誤安裝：

當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 注：①????正確? ? ?②????錯誤

導波管中測量
發射的微波波束所輻射區域內有障礙物，如：人梯、限位開關，加熱設備、支架等會造成干擾，導致測量錯誤。若受影響需要加導波管進行測量。

電氣連接
● ?供電電壓
(4～20)mA／HHART(兩線制) 供電電源和輸出電流信號共用一根兩芯電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。?
(4～20)mA／HART(四線制) 供電電源和電流信號分開，各自分別使用一根兩芯電纜線。具體供電電壓范圍參見技術數據。
RS485／Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線具體供電電壓范圍參見技術數據。

●??連接電纜的安裝
電纜外徑：5~9mm(M20×1.5)
? ? ? ? ? ? ? ? ?3.5mm~8.7mm(?NPT)
接線一般采用兩芯或四芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
(4～20)mA／HART(兩線制) 供電電纜可使用普通兩芯電纜。
(4～20)mA／HART(四線制) 供電電纜應使用帶有用地線的電纜線。
RS485／Modbus 供電電纜應使用屏蔽電纜線。
電纜的屏蔽和接線 理想情況下，屏蔽線兩端接地。但是需要注意的是：會有接地補償電流通過傳感器電纜屏蔽。兩端接地的時候可以在接地一端(比如：開關柜內)連接一個帶接地電位的電容。 (比如：1UＦ；1500V)。采用盡量低電阻的接地。（注：如果儀表用于防爆區域，由于電位輸出，絕對不能采用兩端接地）。

接線方式

● ?安全指導
所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表說明書上的指導!
請遵守當?shù)仉姎獍惭b規程的要求；
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作都必須由經過正規培訓的專業人員完成；
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致。
??
● ?防護等級
本儀表完全滿足防護等級IP67的要求，請確保電纜密封頭的防水性。如下圖：

如何確保安裝滿足IP67的要求：
1.請確保密封頭未受損
2.請確保電纜未受損
3.請確保所使用的電纜符合電氣連接規范的要求
4.在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
5.請擰緊電纜密封頭，見②
6.請將未使用的電氣接口用盲堵堵緊，見③

儀表調試

● ?調試方法
RBRD10?系列有三種調試方法：
1．顯示／按鍵
2．上位機調試
3．HART手持編程器

●??顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示／按鍵??
①液晶顯示? ? ?
②按鍵 ? ?
?
?
?
●?上位機調試??通過HART與上位機相連? ??
①??RS232接口或USB接口
② ?RBRD1X
③ ?HART適配器
④ ?250歐姆電阻

?
●??HART手持編程器編程??RBRD1X可用于HART手持編程器編程
①??HART手持編程器
②??RBRD1X
③??250歐姆電阻
RBRD19高頻雷達物位計

發布時間: 2018 - 11 - 20

應　　用：高溫環境測量塊料或顆粒? ? ? ? ? ? ? ? ?
測量范圍：30米
過程連接：法蘭
介質溫度：-40～500℃
過程壓力：常壓
精? ? ? 度：±5mm
重復 性：±2mm
頻率范圍：26GHz
防爆等級：Exd ⅡC T4 Gb
防護等級：IP67
信號輸出：4~20mA/HART( 兩線/四線 )/RS485/Modbus

安裝
● ?安裝前的準備
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
為確?？焖佟⒈憷鞍踩匕惭b本儀表，請遵循以下安裝指導!
?● ?安裝指導

● ?典型的錯誤安裝：

當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 注：①????正確? ? ?②????錯誤

導波管中測量
發射的微波波束所輻射區域內有障礙物，如：人梯、限位開關，加熱設備、支架等會造成干擾，導致測量錯誤。若受影響需要加導波管進行測量。

電氣連接
● ?供電電壓
(4～20)mA／HHART(兩線制) 供電電源和輸出電流信號共用一根兩芯電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。?
(4～20)mA／HART(四線制) 供電電源和電流信號分開，各自分別使用一根兩芯電纜線。具體供電電壓范圍參見技術數據。
RS485／Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線具體供電電壓范圍參見技術數據。

●??連接電纜的安裝
電纜外徑：5~9mm(M20×1.5)
? ? ? ? ? ? ? ? ?3.5mm~8.7mm(?NPT)
接線一般采用兩芯或四芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
(4～20)mA／HART(兩線制) 供電電纜可使用普通兩芯電纜。
(4～20)mA／HART(四線制) 供電電纜應使用帶有用地線的電纜線。
RS485／Modbus 供電電纜應使用屏蔽電纜線。
電纜的屏蔽和接線 理想情況下，屏蔽線兩端接地。但是需要注意的是：會有接地補償電流通過傳感器電纜屏蔽。兩端接地的時候可以在接地一端(比如：開關柜內)連接一個帶接地電位的電容。 (比如：1UＦ；1500V)。采用盡量低電阻的接地。（注：如果儀表用于防爆區域，由于電位輸出，絕對不能采用兩端接地）。

接線方式

● ?安全指導
所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表說明書上的指導!
請遵守當?shù)仉姎獍惭b規程的要求；
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作都必須由經過正規培訓的專業人員完成；
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致。
??
● ?防護等級
本儀表完全滿足防護等級IP67的要求，請確保電纜密封頭的防水性。如下圖：

如何確保安裝滿足IP67的要求：
1.請確保密封頭未受損
2.請確保電纜未受損
3.請確保所使用的電纜符合電氣連接規范的要求
4.在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
5.請擰緊電纜密封頭，見②
6.請將未使用的電氣接口用盲堵堵緊，見③

儀表調試

● ?調試方法
RBRD10?系列有三種調試方法：
1．顯示／按鍵
2．上位機調試
3．HART手持編程器

●??顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示／按鍵??
①液晶顯示? ? ?
②按鍵 ? ?
?
?
?
●?上位機調試??通過HART與上位機相連? ??
①??RS232接口或USB接口
② ?RBRD1X
③ ?HART適配器
④ ?250歐姆電阻

?
●??HART手持編程器編程??RBRD1X可用于HART手持編程器編程
①??HART手持編程器
②??RBRD1X
③??250歐姆電阻

■RBRD19??物位計選型

安裝
● ?安裝前的準備
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
為確保快速、便利及安全地安裝本儀表，請遵循以下安裝指導!
?● ?安裝指導

● ?典型的錯誤安裝：
不能安裝在入料口的上方。同時注意：室外安裝時應采取遮陽、防雨措施，以延長儀表的使用壽命

注：①????正確? ? ?②????錯誤

儀表不能安裝在拱形罐頂中間，除了產生間接回波，還會受到多次回波的影響。
多次回波可能比真正回波的信號幅度還大，因?yàn)轫敳靠梢约卸鄠€(gè)回波。所以不能安裝在中心位置。
注：①????正確? ? ?②????錯誤

當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
注：①????正確? ? ?②????錯誤

導波管中測量
發射的微波波束所輻射區域內有障礙物，如：人梯、限位開關，加熱設備、支架等會造成干擾，導致測量錯誤。若受影響需要加導波管進行測量。
接管高度要求：必須保證天線伸入到罐里至少10mm的距離

電氣連接
● ?供電電壓
(4～20)mA／HHART(兩線制) 供電電源和輸出電流信號共用一根兩芯電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。?
(4～20)mA／HART(四線制) 供電電源和電流信號分開，各自分別使用一根兩芯電纜線。具體供電電壓范圍參見技術數據。
RS485／Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線具體供電電壓范圍參見技術數據。
●??連接電纜的安裝
一般介紹電纜外徑：5~9mm(M20×1.5)
3.5mm~8.7mm(?NPT)
接線一般采用兩芯或四芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
(4～20)mA／HART(兩線制) 供電電纜可使用普通兩芯電纜。
(4～20)mA／HART(四線制) 供電電纜應使用帶有用地線的電纜線。
RS485／Modbus 供電電纜應使用屏蔽電纜線。
電纜的屏蔽和接線 理想情況下，屏蔽線兩端接地。但是需要注意的是：會有接地補償電流通過傳感器電纜屏蔽。兩端接地的時候可以在接地一端(比如：開關柜內)連接一個帶接地電位的電容。 (比如：1UＦ；1500V)。采用盡量低電阻的接地。（注：如果儀表用于防爆區域，由于電位輸出，絕對不能采用兩端接地）。

接線方式

● ?安全指導
所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表說明書上的指導!
請遵守當?shù)仉姎獍惭b規程的要求；
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作都必須由經過正規培訓的專業人員完成；
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致。
??
● ?防護等級
本儀表完全滿足防護等級IP67的要求，請確保電纜密封頭的防水性。如下圖：

如何確保安裝滿足IP67的要求：
1.請確保密封頭未受損
2.請確保電纜未受損
3.請確保所使用的電纜符合電氣連接規范的要求
4.在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
5.請擰緊電纜密封頭，見②
6.請將未使用的電氣接口用盲堵堵緊，見③

儀表調試

● ?調試方法
RBRD10?系列有三種調試方法：
1．顯示／按鍵
2．上位機調試
3．HART手持編程器
●??顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示／按鍵??
①液晶顯示? ? ?
②按鍵? ??
③接線端子
?
?
?
●?上位機調試??通過HART與上位機相連? ??
①??RS232接口或USB接口
② ?RBRD1X
③ ?HART適配器
④ ?250歐姆電阻

?
●??HART手持編程器編程??RBRD1X可用于HART手持編程器編程
①??HART手持編程器
②??RBRD1X
③??250歐姆電阻

MODERN TECHNIQUES

技術水平

專業的研發團隊，國內頂級研發和檢測設備

QUALITY CONTROL

質量控制

原裝進口芯片，軍工級元非標器件

BROAD MARKET

市場前景

覆蓋全國29個省市的各個行業，產品出口十多個東南亞國家

SERVICE COMPLETE

服務理念

全年無休24小時售后跟蹤服務

精誠瑞博 — 公司簡介

北京精誠瑞博儀表有限公司，坐落于北京中關村科技園區—昌平園，是一家集物位儀表研發、生產、銷售及工程服務為一體的國家高新技術企業?，F(xiàn)公司擁有的雷達物位計、超聲波液位計、射頻導納物位計等一系列產品，均通過SIL3、CE安全體系認證，并經過現場多重復雜工況考驗，廣泛應用于石油、化工、電力、煤炭、冶金及食品、醫藥等行業。目前，精誠瑞博已注冊商標，持有生產許可證、國家防爆認證、國家計量形式批準等，榮獲國家發明專利2項、實用新型專利12項、外觀專利6項、軟件著作權10多項，被中國質檢協會評為全國物位行業領航者。專業的選型指導、過硬的產品質量、合理的產品價格、便捷的供貨周期，完善的“售前、售中、售后”一條龍服務…精誠瑞博精益求精的創新與突破，在不斷滿足全國各地客戶各種特殊工況需求的同時，也為客戶帶來現代工業自動化的便捷與震撼。

匠心專注產品研發，盡心滿足客戶需求、潛心提升客戶體驗。經過多年實踐積累與不懈努力，精誠瑞博憑借自身實力躋身國內物位儀表行業前沿。肩負著推動民族工業發展的企業使命，精誠瑞博期待與您精誠合作，助力雙方共贏，共同實現企業跨越與騰飛！

2013

2013年公司成立
29

產品覆蓋29大領域
300

300多位全國各地代理
10000

上萬臺的年銷量

精誠瑞博 — 熱門資質
/ —資質健全，選擇我們選擇放心—

我們的優勢

Advantage

MORE+

資質健全、質量過硬

資質健全、質量過硬。產品采用原裝進口工業級主芯片，國產軍工級非標元器件，每臺雷達出廠前均需經過嚴格的高低溫老化及檢測處理。所有產品榮獲、國家計量器具型式批準、歐盟SIL3、CE認證；國家防爆認證,品牌商標注冊等

全方位指導、跟蹤服務

每臺雷達都貼合客戶實際需求，滿足各種復雜工況需要。選型、調試、安裝可由專業人員提供“一條龍”全方位遠程指導；特殊工況選型、調試等可協商現場解決。專業、專屬定制外觀，全年無休24小時售后跟蹤服務。

價格合理，貨期快捷

價格合理，貨期快捷。標準型產品既定即發，特殊產品（20臺以?xún)?nèi)）3-5個工作日內發貨，數量較大的根據實際情況協商。統一使用順豐快遞，訂單詳情關注公司微信公眾號可隨時查詢。

專注研發、一流人才

專注研發、一流人才，公司積累了豐富的物位儀表行業實踐經驗，不斷創新的技術和產品研發，用實實在在的產品和完善的“售前、售中、售后”服務，致力打造行業最優性?xún)r(jià)比,讓您真正感受到工業自動化給您帶來的震撼。

CASE 精誠瑞博 — 案例展示

湖州市河道水位警戒測量

湖州市用戶河道水位警戒測量，采用4G網絡無線數傳，實時跟蹤數據，帶微信推送高低位報警，代替人工測量

2021 . 07 . 21
金川神霧集團

金川神霧集團該項目為甘肅境內新建項目，現場測固體塊料，我公司選用雷達 RBRD13 常溫以及定制高溫雷達物位計共計 48 臺。該圖為 RBRD13 特制高溫 500 度雷達物位計。該圖為現場選料機測量料位厚度。

2021 . 05 . 17
化工船用儀表

化工船用儀表此化工船為遠?；ご?，經常在遠海航行，船艙內部裝化工液體，因經常在海上航行，甲板上經常會有海水，儀表工作環境惡劣，要求防護等級達到 IP68，且要求防腐蝕，我公司選用特質雷達物位計 RBRD17 12 臺 316 不銹鋼外殼。該圖為儀表測量回波曲線圖，從該圖可以看出我公司儀表測量穩定性高。

2021 . 05 . 17
北京金偶北水環?？萍加邢薰?

北京金偶北水環保科技有限公司北京金偶北水環?？萍加邢薰荆饕a(chǎn)水泥制品，固廢氣污染等，現場采購我公司雷達液位計 RBRD12、RBRD13、RBRD14 共計 21 臺，主要用于測量水泥原材料、水泥粉料以及水泥漿料。該圖為現場安裝圖。該圖帶攪拌罐安裝，測量液位計為攪拌槳以上液位，因攪拌槳工作時，如果液位在雷達物位計下方，雷達液位計會測量到攪拌槳信號，所以該罐只能測攪拌槳以上液位。其他類似攪拌槳現場根據現場情況分析。該圖為安裝要求離進料口 500mm，該現場安裝位置最佳為罐壁與進料口中間位置。該圖罐內有攪拌。雷達物位計安裝位置在罐壁、攪拌槳、進料口三者之間。該圖為儀表測量回波曲線圖，從該圖可以看出我公司儀表測量穩定性高?，F(xiàn)場顯示料位值?，F(xiàn)場安裝圖。

2021 . 05 . 17
鋼鐵廠案例

2020 . 12 . 10
稻谷罐雷物位計測量案例

測量稻谷案例來了量程：18米介質：稻谷軟件自帶增效空罐時回波依然很強溫馨提示：針對錐形罐沒有料位測不到回波時看下是不是儀表問題斜側面精誠瑞博物位計也有回波！精誠瑞博只為品質而生就為品質而來！

2020 . 11 . 27
水文雷達經典案例

1 . 產品原理RBRD92F為非接觸型水文雷達測量產品，具有避雷防護設計，測量河道、水文專用，標配RS485/Modbus協議，野外使用，無人值守且運行穩定可靠。無限量支持和擴展定制RTU及無線數傳電臺通訊協議。水位數據實時GPRS電話遠傳，實現信息網絡化，設計極具現場適應力，破除野外生態干擾，真正實現現場零維護，工業設計理念，將產品本身融入自然環境。2 . 水利行業應用特點行業推薦的雷達水位計采用了26GHz的發射頻率，因而具有：l 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性l 天線尺寸小，便于安裝和加防塵罩等天線防護裝置l 重量較輕約2KG，便于安裝l 測量范圍最高可達70米，覆蓋大型水庫等水位測量 l 多種輸出電路接口與采集系統配合l 采用脈沖工作方式，雷達水位計發射功率極低，對人體及環境均無傷害l 儀表輕便，野外安裝不受風力和暴雨的影響l 具有避雷保護設計、非接觸水文測量，破除野外生態干擾，真正實現現場零維護l 野外使用，無人值守運行穩定可靠，工業設計理念，將產品本身融入自然環境。l 防護等級更高3 . 儀表介紹4、現場工況

2020 . 07 . 24

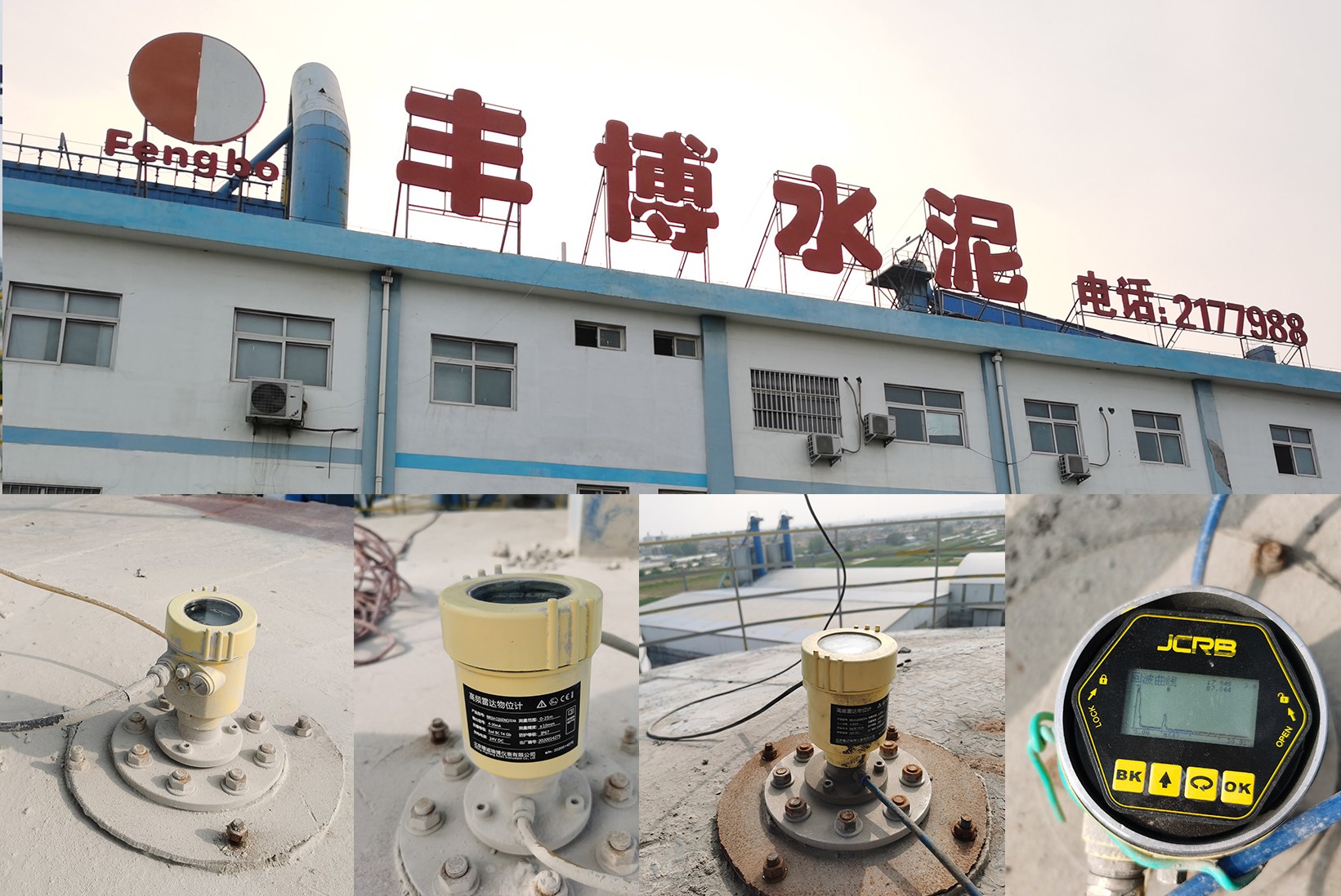

豐博水泥

河南豐博水泥廠，該廠以前因現場環境惡略，罐內粉塵較大，一般測量?jī)x表是無法穿透粉塵，所以一直沒有料位計，用原始得方法進行測量，人力物力浪費及其嚴重，全廠進行自動化配置，選用我公司雷達物位計 18 臺 RBRD14 進行水泥粉等原材料料位測量。該圖為現場料位計安裝圖，進行天線粉塵清理。現場指導安裝?，F(xiàn)場技術交流、培訓。該圖為儀表測量回波曲線圖，從該圖可以看出我公司儀表測量穩定性高?，F(xiàn)場粉塵較大，容易把雷達物位計天線堵死，我公司配置吹掃接口，需現場提供壓縮氣源，根據現場情況定時或者長時間給天線提供壓縮空氣，進行天線清理，這樣會減少人工維護。該圖為儀表測量信號值位 99dB，該數值是雷達信號最強值。

2020 . 07 . 20
王灘電廠

王灘電廠，雙頻超聲波液位計測污水此款超聲波液位計特點，信號強，波束角小，盲區小

2020 . 07 . 06
無錫環保有限公司

測量介質是氧化鎂粉量程14.5米

2020 . 06 . 23

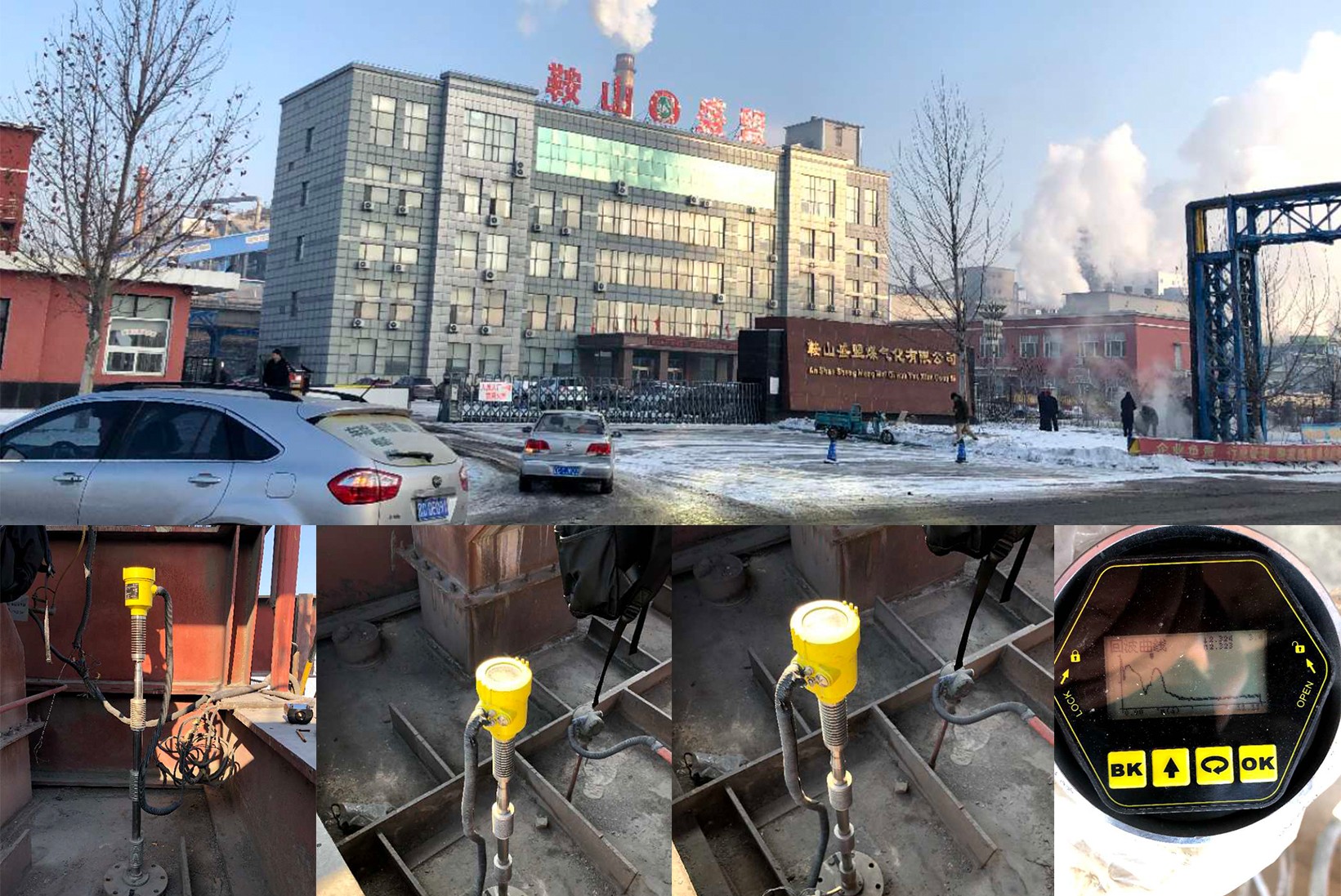

鞍山盛盟煤氣化有限公司

高溫500度測量現場案例

2020 . 06 . 05

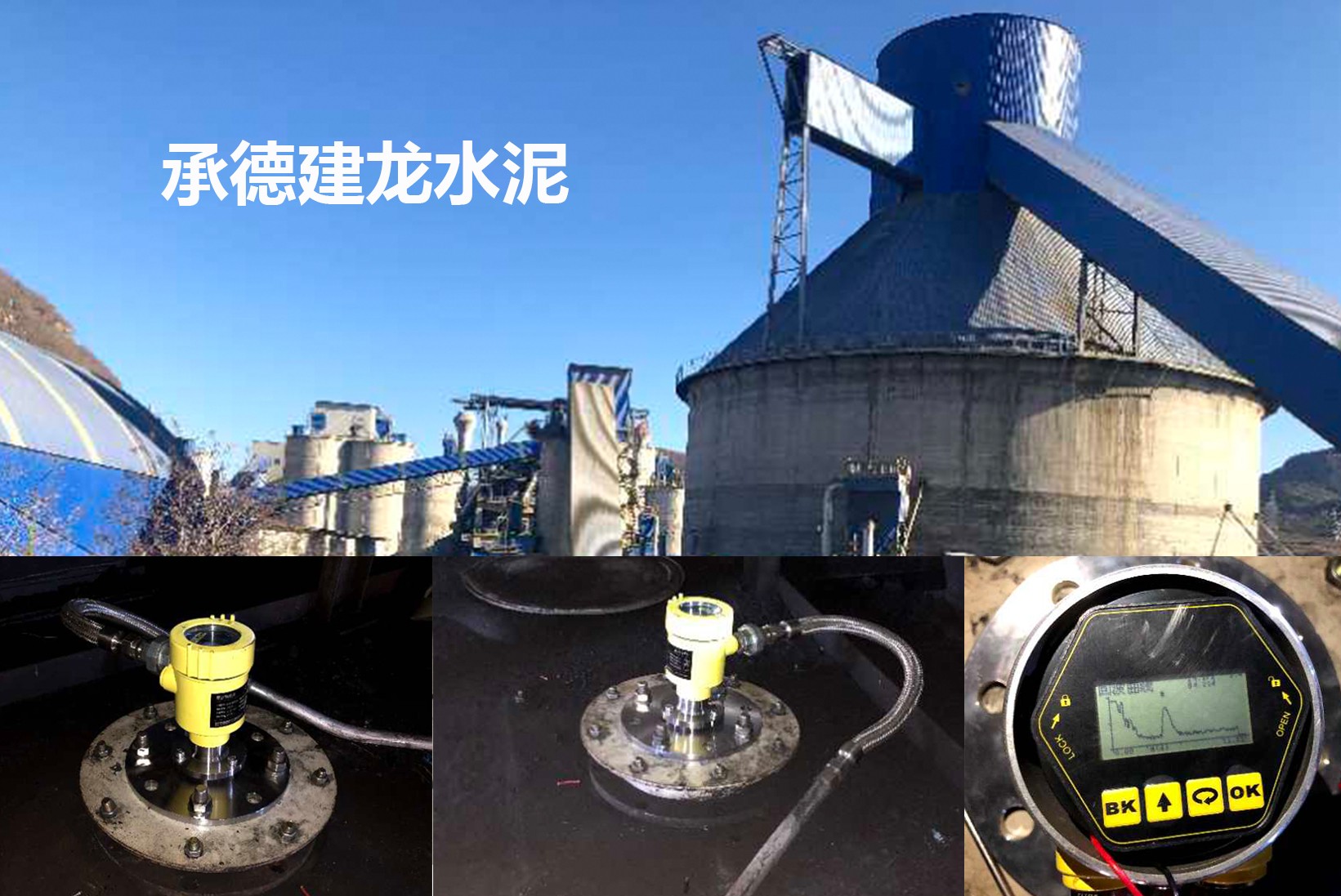

承德建龍水泥

2020 . 06 . 05

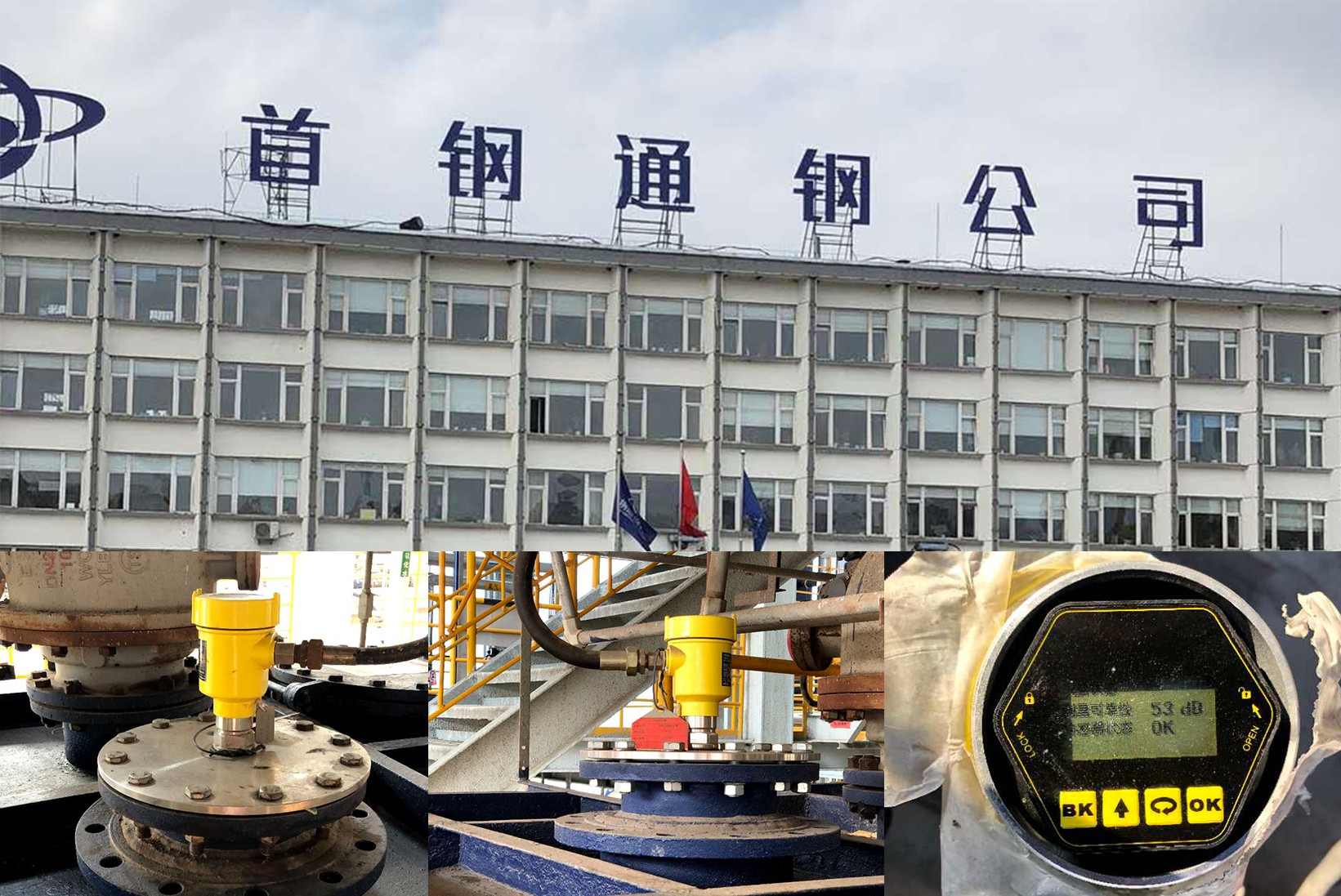

首鋼通鋼有限公司

2020 . 06 . 05
污水處理池現場應用案例

2020 . 05 . 28
新疆河道水位計

2020 . 05 . 18
江西化工項目現場圖片

北京精誠瑞博儀表有限公司銷售熱線：400-6616-819公司總機：010-53108563/65/68/69總部傳真：010-53108566總部地址：北京市昌平區科技園區創新路27號3號樓6層下面一起看一看江西化工項目現場圖片

2019 . 07 . 22
湛江國宏水泥有限公司

湛江國宏水泥有限公司河南豐博水泥廠，該廠以前因現場環境惡略，罐內粉塵較大，一般測量?jī)x表是無法穿透粉塵，所以一直沒有料位計，用原始得方法進行測量，人力物力浪費及其嚴重，全廠進行自動化配置，我公司選型 RBRD13、RBRD14 共計 12 臺，進行水泥粉等原材料料位測量。該圖為儀表測量回波曲線圖，從該圖可以看出我公司儀表測量穩定性高。

2019 . 02 . 21
唐山星力白灰窯廠

唐山星力白灰窯廠

2019 . 02 . 21
北京實力環保有限公司

北京實力環保有限公司該現場主要生產石油催化劑粉料，介質介電常數比較小，不容易測量，選用我公司導波雷達物位計 RBRD51,共計 12 臺，進料方式以壓縮空氣吹料的形式進行，所以測量環境比較惡劣。該圖為現場安裝圖。該圖為儀表測量回波曲線圖，從該圖可以看出我公司儀表測量穩定性高。該圖為現場料位顯示圖。

2019 . 02 . 21
蘭溪諸葛南方水泥有限公司

蘭溪諸葛南方水泥有限公司該現場主要測量水泥粉料為主，現場粉塵、量程比較大，最初使用國內某家品牌，現場使用不理想，無法處理現場問題，跟換我公司 RBRD14 共計 6 臺。該圖為國內某家品牌。該圖為儀表測量回波曲線圖，從該圖可以看出我公司儀表測量穩定性高。

2019 . 02 . 20
河津市華鑫源鋼鐵有限責任公司

河津市華鑫源鋼鐵有限責任公司測量介質：粉煤灰量程：0-45米型號：RBRD14、RBRD15儀表配置：DN100萬向節法蘭連接，拋物面天線，發射角4°技術點評：RBRD14是拋物面天線，主要測量大量程、低介電常數的粉料或塊料。由于拋物面天線的特殊構造，因此電磁波發射角度只有4°，電磁波更為集中，回波可靠性更好，結合上圖回波可以看出，17米的空高，回波依然可達99db。煤氣儲蓄罐。現場顯示該圖為現場安裝圖，從通風口焊接 4 根三腳架來支撐內部平臺，在內部平臺開孔安裝。

2019 . 02 . 20
山東濰坊星河化工有限公司

山東濰坊星河化工有限公司測溴素

2019 . 02 . 20
順和選煤廠

順和選煤廠測量介質：原煤量程：0-35米型號：RBRD13 儀表配置：DN125萬向節法蘭連接，121mm喇叭天線，發射角6°技術點評：RBRD13是高頻雙放大信號儀表，特點是測量量程大，測量過程穩定，萬向法蘭更能靈活的自檢電磁波的回波可靠性，對粉類的影響較小，可廣泛應用于固體粉料，塊料的測量。

2019 . 02 . 20
海南三亞水文雷達測海水液位計高度

三業水利局共計19臺測量介質：海水量程：0-30米型號：RBRD91儀表配置：支架連接，96mm喇叭天線，發射角8°技術點評：RBRD91水位計是非接觸水文測量，具有避雷保護設計。野外使用，無人值守且運行穩定可靠。無限量支持和擴展定制RTU及無線數傳電臺通訊協議，水位數據實時GPRS電話遠傳，實現信息網絡化。設計極具現場適應力，破除野外生態干擾，真正實現現場零維護。工業設計理念，將產品本身融入自然環境。

2019 . 02 . 20
中遠海運集團

中遠海運集團

2019 . 02 . 20
大唐內蒙多倫煤化工有限公司

大唐內蒙多倫煤化工有限公司測量介質：粉煤粉量程：0-15米型號：RBRD15 儀表配置：DN100萬向節法蘭連接，96mm喇叭天線，發射角8°技術點評：RBRD15主要用于30米以?xún)?nèi)的固體測量，上述工況是電廠煤倉料斗的測量，最大量程是15米，由于煤介電常數較小，粉塵較大，因此選高頻雷達測量過程穩定，精度較高，盲區小，綜合上圖可以看出料位回波可靠性依然很高。

2019 . 02 . 19
中儲糧甘肅武威地區測菜籽油

中儲糧武威地區 共19臺測量介質：食用油量程：0-20米型號：RBRD12儀表配置：DN100法蘭連接，96mm喇叭天線，發射角8°技術點評：RBRD12主要應用于液體測量，此產品主要特點是測量精度高，測量過程穩定，30米內量程可調，北方地區冬天低溫-20℃以下，油類介質表面結冰，形成雪花狀漂浮物，介質介電常數變低，因此高頻雷達很好的滿足了一年四季隨氣溫變化而造成介質表面發生各種形態變化的應用。

2018 . 11 . 16
丹東污水處理廠

丹東污水處理廠 RBRD41 導波雷達液位計測污水量程6米

2018 . 11 . 16
北京密云水庫水文雷達檢測系統

北京密云水庫水文雷達檢測系統

2019 . 02 . 21
山東星光糖業有限公司

山東星光糖業有限公司-測糖漿蒸發罐

2019 . 02 . 21
山東鋁業

山東鋁業該現場主要主要以測量污水、水泥漿液為主，大多部多有攪拌、蒸汽，選購 RBRD17 共計 32 臺。罐內有攪拌槳，攪拌槳一下液位無法測量，因雷達安裝正下方是有攪拌葉片，且葉片寬度、層數比較多，所以無法測量?，F(xiàn)場蒸汽比較大?，F(xiàn)場安裝圖。現場安裝圖，安裝位置為罐子直徑四分之一處。現場安裝圖?，F(xiàn)場環境圖?，F(xiàn)場安裝圖

2019 . 02 . 21
首陽煤業-測量介質：原煤

首陽煤業 共計8臺測量介質：原煤量程：0-35米型號：RBRD13 儀表配置：DN125萬向節法蘭連接，121mm喇叭天線，發射角6°技術點評：RBRD13是高頻雙放大信號儀表，特點是測量量程大，測量過程穩定，萬向法蘭更能靈活的自檢電磁波的回波可靠性，對粉類的影響較小，可廣泛應用于固體粉料，塊料的測量。

2019 . 02 . 21
山東匯海船舶管理有限公司

山東匯海船舶管理有限公司共計20臺測量介質：油化品量程：0-10米型號：RBRD18 儀表配置：DN250法蘭連接，水滴形天線，發射角4°技術點評：RBRD18是水滴形天線，主要測油化品溶液，考慮到船上的特殊情況，船在海上的顛簸和化工溶液的腐蝕，因此喇叭天線容易斷裂，造成儀表不測距，因此水滴形天線很好的解決了此類問題；儀表也采用了不銹鋼表殼是為了提高儀表的防護等級，船甲板長期浸水會對普通表殼造成腐蝕，儀表容易進水，此款產品采用不銹鋼表殼的基礎上做了多道防護措施，防護等級可達IP68。

2019 . 02 . 20
大唐淮南田家俺電廠

中國大唐田家庵發電廠大唐集團田家庵電廠測量固體、粉料，現場以前用的進口雷達物位計，我公司選購 RBRD13、RBRD14,共計 15 臺。技術點評：RBRD14是拋物面天線，主要測量大量程、低介電常數的粉料或塊料。由于拋物面天線的特殊構造，因此電磁波發射角度只有4°，電磁波更為集中，回波可靠性更好，結合上圖回波可以看出，17米的空高，回波依然可達99db。以上照片為更換進口雷達。該圖為儀表測量回波曲線圖，從該圖可以看出我公司儀表測量穩定性高。以上圖為更換后的雷達物位計效果圖。

2019 . 02 . 20
北京金隅北水環?？萍加邢薰?

量程：0-35米型號：RBRD13 儀表配置：DN125萬向節法蘭連接，121mm喇叭天線，發射角6°技術點評：RBRD13是高頻雙放大信號儀表，特點是測量量程大，測量過程穩定，萬向法蘭更能靈活的自檢電磁波的回波可靠性，對粉類的影響較小，可廣泛應用于固體粉料，塊料的測量。

2018 . 12 . 17
豫光金鋁

豫光金鋁

2019 . 02 . 21
山東萊蕪鋼鐵集團有限公司

山東萊蕪鋼鐵集團有限公司-高頻雷達物位計測鐵水介質高溫1500度，雷達物位計傳感器和振子部分采用陶瓷石墨密封和隔熱因鋼水溫度較高，只能用非接觸式物位計進行測量，我公司選型 RBRD15 加高溫雷達物位計。該圖為雷達物位計安裝位置。

2019 . 02 . 21
新金鋼鐵

新金鋼鐵高頻雷達物位計測煤粉 RBRD13 共計13臺

2019 . 02 . 21
山西陽光焦化

山西陽光焦化共計9臺測量介質：化工溶液、焦油量程：0- 15米型號：RBRD51儀表配置：螺紋連接，纜式天線技術點評：RBRD51是導波雷達，接觸性測量，上述工況是測量化工溶液，由于導波雷達的頻率較低，波長較長，所以穿透蒸汽的能力更強，綜合上圖回波曲線圖可以看出，帶有蒸汽的液體測量，回波可靠性依然很高。

2019 . 02 . 20
東海拉爾發電廠

東海拉爾發電廠 共計12臺測量介質：煤粉量程：0-15米型號：RBRD15 儀表配置：DN100萬向節法蘭連接，96mm喇叭天線，發射角8°技術點評：RBRD15主要用于30米以?xún)?nèi)的固體測量，上述工況是電廠煤倉料斗的測量，最大量程是15米，由于煤介電常數較小，粉塵較大，因此選高頻雷達測量過程穩定，精度較高，盲區小，綜合上圖可以看出料位回波可靠性依然很高。

2019 . 02 . 20
中天合創能源有限責任公司

內蒙古鄂爾多斯中天合創能源有限責任公司此項目為內蒙境內新建項目，主要雷達物位計用于水處理凈水測量，共計選用 RBRD51 以及 RBRD41 共計 18 臺。該圖為儀表測量回波曲線圖，從該圖可以看出我公司儀表測量穩定性高。

2019 . 02 . 20
浙江舟山蓬萊船廠

浙江舟山蓬萊船廠 RBRD42 導波桿式雷達 測船郵箱油位不銹鋼表殼

2018 . 11 . 16
內蒙古阜豐生物科技有限公司

內蒙古阜豐生物科技有限公司該公司主要生物發電供暖新建項目，我公司選型 RBRD13 共計 12 臺?，F(xiàn)場技術指導。

2019 . 02 . 21
鞍鋼集團公司

鞍鋼集團公司鞍山鋼鐵現場脫硫脫銷中測量廢水，因廢水中有熱氣，東北天氣比較惡劣，夏天氣溫溫差較大，冬天氣溫較冷，容易產生水珠結露現象，現場使用多種儀表測量，不是太穩定，所以購買我公司 23 臺 RBRD12 款雷達液位計，帶吹掃功能。該圖為儀表測量回波曲線圖，從該圖可以看出我公司儀表測量穩定性高。該圖為儀表測量信號值位 99dB，該數值是雷達信號最強值。

2019 . 02 . 20
江西海匯龍洲鋰業有限公司

江西海匯龍洲鋰業有限公司現場主要測量腐蝕性液體、污水以及水泥漿料，我公司選型 RBRD12 特制噴四氟物位計以及 RBCS-YYL 超聲波液位計，共計 46 臺。該圖為測量污水，采用超聲波液位計測量。該超聲波優勢主要是雙頻率，防爆，盲區小，精度高，抗干擾能力強，中文編輯菜單，帶回?fù)芮€(xiàn)圖等。此圖測量水泥漿料，內部有攪拌。以上圖片主要測量帶有腐蝕性液體，罐體材質大多為陶瓷罐體，部分為內部四氟材質。

2019 . 02 . 20
福建三元水泥集團

福建三元水泥集團，型號：RBRD14,測量介質，水泥粉，量程26M,共計9臺。遼化水泥高頻雷達測水泥粉量程26米

2018 . 11 . 16
邯鄲鋼鐵集團-射頻導納物位控制器

邯鄲鋼鐵集團射頻導納料位開關

2019 . 02 . 21
馬鋼奧瑟亞化工有限公司

馬鋼奧瑟亞化工有限公司

2019 . 02 . 20
華能北京熱電廠

華能北京熱電廠

2019 . 02 . 21
鞍山后英集團鋼鐵股份

鞍山后英集團鋼鐵股份 RBRD14 DN80的萬向法蘭測渣料量程45米

2018 . 11 . 16

NEWS / 精誠瑞博 — 新聞中心

銘記歷史砥礪前行——精誠瑞博儀表組織觀看抗戰勝利閱兵直播?

銘記歷史砥礪前行精誠瑞博儀表組織觀看抗戰勝利閱兵直播?2025年9月3日是中國人民抗日戰爭暨世界反法西斯戰爭勝利80周年紀念日。為弘揚偉大抗戰精神，激發員工愛國熱情，公司組織全員集體觀看閱兵儀式直播，共同銘記歷史、致敬先烈。上午9時，公司大會議室座無虛席。隨著直播畫面中儀仗隊鏗鏘的步伐，全體員工莊嚴肅立，齊唱國歌。當抗戰老兵方隊亮相時，現場響起持久掌聲；新型武器裝備展示環節，更引發陣陣驚嘆。許多員工表示，通過高清直播感受到國家強盛的震撼力量。總經理在總結中強調：抗戰精神是民族復興的動力源泉。作為工業儀表領域的奮斗者，我們更應立足崗位，以'精工報國'的信念助力制造業高質量發展。這場特殊的愛國主義教育，讓精誠瑞博人深刻體會到：銘記歷史是為了更好前行。我們將以抗戰精神為指引，在精密儀器研發中踐行科技報國使命，為實現中國式現代化貢獻力量！

發布時間 2025 - 09 - 03
常用的液位計有哪幾種?

常用于測量液位的液位計有連通器式、吹泡式、差壓式、電容式等，測量物位的有超聲波物位計和放射性物位計等。其測量原理和特點如下：　　a.連通器式就是應用最普通的玻璃液位計，它的特點是結構簡單、價廉、直觀，適于現場使用，但易破損，內表面沾污，造成讀數困難，不便于遠傳和調節?！　.浮力式液位計包括恒浮力式和變浮力式兩類?！　?1)恒浮力式液位計　　恒浮力式液位計是依靠浮標或浮子浮在液體中隨液面變化而升降，它的特點是結構簡單、價格較低，適于各種貯罐的測量；　　(2)變浮力式液位計　　變浮力式亦稱沉筒式液位計，當液面不同時，沉筒浸泡于液體內的體積不同，因而所受浮力不同而產生位移，通過機械傳動轉換為角位移來測量液位。此類儀表能實現遠傳和自動調節?！　.吹泡式液位計是應用靜壓原理測量敞口容器液位。壓縮空氣經過過濾減壓閥后，再經定值器輸出一定的壓力，經節流元件后分兩路：　　(1)一路進到安裝在容器內的導管，由容器底部吹出；　　(2)另一路進入壓力計進行指示。　　當液位最低時，氣泡吹出沒有阻力，背壓力零，壓力計指零；當液位增高時，氣泡吹出要克服液柱的靜壓力，背壓增加，壓力指示增大。因此，背壓即壓力計指示的壓力大小，就反映了液面的高低?！　〈蹬菔揭何挥?jì)結構簡單、價廉，適用于測量具有腐蝕性、粘度大和含有懸浮顆粒的敞口容器的液位，但精度較低?！　.差壓式液位計有氣相和液相兩個取壓口。　　...

發布時間 2025 - 04 - 27
雷達液位計設置介電常數的必要性

很多人都有這樣的疑問，雷達液位計為什么要設置介電常數?下面雷達物位計廠家來具體的講述一下。其實也不是所有的雷達液位計都要求設置介電常數參數的。一些非接觸式和單桿的導波雷達往往只有靈敏度選項。需要介電常數的多為聲稱可以檢測界面及雙桿的雷達液位計，一些以檢測低介電常數介質為賣點的液位計也會要求介電常數。介電常數對雷達電磁波的影響體現在兩個方面，一是影響介質表面對電磁波的吸收(反射)率，二是電磁波在穿過介質時波長(頻率)會發生改變。從大多數雷達液位計純粹的　發射→反射→接收　的工作過程來看，確實不需要介電常數。根據需要調整靈敏度，就可以達到從各種回波中檢出需要的回波，完成測量。但是，在一些情況下，排除不需要的回波，檢出需要的回波，需要大大增加液位計的運算量，這時增加一個介電常數參數，更容易獲得好的性?xún)r(jià)比。例如液面有泡沫會把泡沫表面識別為液面：一些液面表層會析出一些其它介質(如泥漿表面的清水)，因?yàn)楹鼙?，液位?jì)會把下面的介質表面作為液面。某些介質中，液位計會把罐底回波作為液面信號。另外：雙桿或同軸探桿的導波雷達，液位計需要區別兩個電極間的相互作用是發生在液面以上或介質中。這些情況下，增加一個介電常數可以大大減少運算量，有時還是必須的。

發布時間 2025 - 04 - 27
韓國客戶到訪北京精誠瑞博開展技術交流與車間考察

2025年4月25日，北京精誠瑞博儀表有限公司（以下簡稱“精誠瑞博”）迎來韓國客戶代表團一行到訪。此次訪問以技術交流與生產考察為主題，韓國客戶參觀了公司生產車間，深入了解精誠瑞博雷達物位計等核心產品，并就技術應用與市場合作展開深入探討?！　〖夹g(shù)交流與市場合作探討　　在技術交流環節，精誠瑞博團隊向韓國客戶系統介紹了公司核心產品的技術特點與優勢，重點展示了80G調頻雷達物位計的高精度測量能力及復雜環境適應性，同時就智能雷達物位計的遠程數據管理功能進行現場演示。雙方圍繞韓國市場對測量設備的性能要求、安裝規范及售后服務體系展開討論，精誠瑞博提出將針對韓國工業標準提供本地化產品優化方案，包括語言界面適配、技術文檔韓文化及快速響應服務網絡建設?！　№n國客戶對精誠瑞博的技術研發能力和市場服務規劃表示高度認可，并結合韓國制造業對設備穩定性、長期運維成本的核心訴求，提出了具體合作建議?！　⒂^(guān)生產車間，見證制造實力　　在精誠瑞博相關負責人的陪同下，韓國客戶實地參觀了公司位于北京中關村科技園昌平園區的生產車間。客戶重點考察了80G調頻雷達物位計、高頻雷達物位計、超聲波液位計等產品的生產流程，對精誠瑞博規范化的生產管理、嚴謹?shù)馁|(zhì)量檢測體系及高效的技術研發能力表示高度認可。　　“通過實地參觀，我們更直觀地感受到精誠瑞博的制造實力和產品可靠性，尤其在精密儀器的生產細節上令人印象深刻?！表n國客戶代表在參觀中表...

發布時間 2025 - 04 - 27
雷達液位計怎么通過時間差來測液位

雷達液位計發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。　　運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量?！　±走_(dá)物位計　　即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。　　輸入　　天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：　　D=C×T/2　　其中C為光速　　因空罐的距離E已知，則物位L為：　　L=E-D　　輸出　　通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出?！　?yīng)用介質：　　智能雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合?！　〔捎梦⒉}沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

發布時間 2025 - 04 - 23
雷達物位計天線的發射角與嗽叭直徑及頻率有什么關系

智能雷達物位計與高頻雷達物位計都屬于非接觸式測量，微波信號通過天線發射與接收。天線可以有各種類型：絕緣棒式、錐形嗽叭式、拋物面式?！　〗^緣棒天線通常用聚四氟乙烯、聚丙烯等高分子材料制成，耐腐蝕性能較好，可用于強酸、堿等介質。但微波發射角較大(約30°)，對于罐內結構較復雜的情況，干擾回波會較多，有時調試較復雜?！　±走_(dá)物位計天線的發射角與嗽叭直徑及頻率有什么關系　　6.8GHz智能雷喇叭天線與26GHz嗽叭直徑及頻率的對比見下表：　　微波頻率：　　6.8GHz C 波段 26GHz K 波段　　天線尺寸/mm：　　φ96 φ146 φ196 φ242 φ46 φ76 φ96 φ121　　波束角(°)：　　30 20 16 14 18 12 8 6　　在同頻率下，錐形喇叭直徑越大，發射角越小。拋物面天線發射角最小，約4°,但天線尺寸更大。如果用C波段，直徑達φ242，開孔尺寸要≥250mm，安裝使用不太方便。發射角小，微波能量集中，可測較遠距離(或較低介電常數的物料，也能有較強回波)，由于波束范圍小，干擾回波少，可以測量較狹的料倉。

發布時間 2025 - 04 - 23
機器人馬拉松背后黑科技

機器人馬拉松背后黑科技：工業級儀表控制技術賦能消費級機器來源：儀商網　　2025 年 4 月，北京亦莊機器人馬拉松賽事在中關村雍和航星園激情開跑，這場充滿科技感的“速度與激情”，就像一場盛大聚會，不僅吸引了眾多機器人領域的頂尖團隊和創新企業。更值得一提的是，它為儀器儀表行業的發展提供了前所未有的契機，堪稱儀器儀表行業數字化、智能化轉型的“智能風向標”。　　01機器人背后的黑科技：賦能儀器儀表精準檢測　　在亦莊機器人馬拉松賽事中，一些參賽機器人所運用的邊緣AI 技術，正逐漸成為儀器儀表行業的新寵。如華盛昌與德州儀器在2025 年4月15日慕尼黑上海電子展上聯合發布的AFD-80 拉弧信號檢測器，其通過集成邊緣 AI NPU，將 AI 模型部署在邊緣端，實現了自主學習和實時決策能力，能夠精準地檢測光伏發電系統中的電弧故障，解決了傳統檢測方法在復雜場景下易誤判、失效的難題，為儀器儀表檢測的精準度和可靠性開辟了新路徑?！　?2機器人催生儀器儀表賽道百億產值　　巡檢機器人開辟儀表檢測新領域　　賽事中展示的巡檢機器人，具備自主導航、智能移動和高精度圖像捕捉等能力，其在工業巡檢領域的應用為儀器儀表檢測帶來了新的變革。這些機器人要是搭載各種傳感器和檢測設備，便可以深入復雜、危險的工業環境，進行快速、準確的檢測，不僅提高了檢測效率，還降低了人工檢測的風險和成本?！　±纾贾輫?guó)巡機器人科技有限公司...

發布時間 2025 - 04 - 23
電子測量?jī)x器市場深度剖析：現狀、趨勢與展望

來源：儀商網在現代科技產業的宏大版圖中，電子測量?jī)x器猶如精密的 “觸角”，深深嵌入各個關鍵領域，成為推動產業升級與技術創新的核心力量。從通信網絡的搭建到半導體芯片的制造，從航空航天的探索到新能源產業的崛起，電子測量?jī)x器的身影無處不在，其重要性不言而喻。當下，電子測量?jī)x器市場正處于快速發展的關鍵時期，呈現出諸多值得深入探討的現狀、趨勢與發展機遇。市場規模穩健增長，需求驅動持續強勁近年來，全球電子測量?jī)x器市場規模展現出穩健的增長態勢。數據顯示，從 2019 年到 2022 年，全球市場規模從 137.39 億美元穩步攀升至 146.1 億美元，年均復合增長率達 2.1% 。到 2023 年，這一數字進一步增長至約 153.8 億美元，同比增幅為 5.3% 。對于 2024 年，業內分析師普遍持樂觀態度，預測市場規模有望達到 163.07 億美元。國內市場同樣表現亮眼。受益于國家政策的大力扶持以及智能制造、5G 通信、汽車電子等下游產業的迅猛發展，我國電子測量?jī)x器市場規模持續擴張。自 2019 年的 308.54 億元起，到 2022 年已增長至 355.51 億元，年均復合增長率達到 4.8% 。2023 年，市場規模進一步提升至約 377.78 億元，同比增長 6.3% 。預計 2024 年，中國電子測量?jī)x器市場規模將成功突破 400 億元大關，達到 403.07 億元。這種持續增長...

發布時間 2025 - 04 - 21
儀器儀表行業市場分析：規模增長與領域動態

來源：儀商網　　在當今科技與工業深度融合的時代，儀器儀表作為工業生產和科學研究的關鍵支撐，其重要性不言而喻。近年來，儀器儀表產業在全球范圍內呈現出蓬勃發展的態勢，市場動態備受矚目。　　一、市場規模與增長態勢　?。ㄒ唬﹪?guó)內市場　　據《中國儀器儀表行業發展報告（2023 版）》數據顯示，2023 年我國儀器儀表行業市場規模成功突破 1.2 萬億元，同比增長約 7.8%，彰顯出我國儀器儀表行業的強勁發展勢頭。從產業營收來看，2023 年我國儀器儀表產業實現營收超 1 萬億元，正式邁入萬億元時代。在地區分布上，華東和華南地區優勢顯著，占據行業收入的 60% 以上，其中江蘇、廣東、浙江等制造業發達省份表現尤為突出。這些地區憑借完善的產業鏈、豐富的技術人才資源以及活躍的市場氛圍，為儀器儀表產業的發展提供了肥沃土壤?！　。ǘ﹪?guó)際市場 全球儀器儀表市場同樣呈現出良好的發展態勢，規模持續擴張。預計 2024 年全球儀器儀表市場規模將達到 890 億美元。北美、歐洲和亞洲作為主要需求區域，主導著全球市場格局。值得一提的是，中國在國際市場中的地位日益提升，出口額保持著兩位數的增長。這得益于我國儀器儀表產業不斷提升的技術水平和產品質量，逐漸在國際市場中嶄露頭角，與歐美等傳統儀器儀表強國展開競爭?！　《?、細分領域分析　?。ㄒ唬┕I(yè)自動化儀表隨著工業 4.0 和智能制造理念的深入推進...

發布時間 2025 - 04 - 15
智能化浪潮下電子測量?jī)x器的創新突破

來源：儀商網　　在工業4.0與物聯網（IoT）的驅動下，電子測量?jī)x器行業正經歷從“單一功能設備”向“智能測試生態”的轉型。人工智能、大數據等技術的融合，不僅提升了測試效率，更催生了遠程協作、預測性維護等新模式。本文解析電子測量?jī)x器在智能化轉型中的技術路徑與應用實踐?！　∫?、智能實驗室的自動化測試革命　　傳統手動測試模式正被自動化測試系統（ATS）取代。例如，羅德與施瓦茨推出的SMW200A矢量信號發生器，可編程模擬復雜電磁環境，并自動生成測試報告；是德科技的PathWave軟件平臺支持從設計到量產的全程數據閉環管理。某消費電子企業引入自動化測試方案后，產品研發周期縮短40%，人力成本降低60%。　　二、物聯網設備的全生命周期管理　　在物聯網領域，電子測量?jī)x器需應對低功耗、多協議兼容等挑戰。無線綜測儀可同時支持LoRa、NB-IoT等協議的并發測試；電源分析儀則用于評估傳感器節點的能耗曲線。某智能家居企業通過頻譜分析儀優化Wi-Fi模塊的抗干擾能力，將設備斷連率從5%降至0.3%?！　∪?guó)產化替代與產業協同創新　　在中美科技競爭背景下，國產電子測量?jī)x器加速突破“卡脖子”技術。普源精電（RIGOL）的12位高分辨率示波器已實現國產ADC芯片自主化；鼎陽科技推出的微波信號發生器覆蓋至40GHz頻段。政策層面，《中國制造2025》明確將高端儀器列為重點攻關領域，產學研合作模式進一步加速...

發布時間 2025 - 04 - 14
